Có một số loại nguồn cung cấp năng lượng. Vì vậy, bạn phải chọn nguồn điện phù hợp cho những gì bạn sẽ làm. Điều đó không có nghĩa là nguồn điện phải được lựa chọn và kết nối đúng cách.
Sau đây là các loại nguồn điện điển hình.
| Loại nguồn điện | Tính năng cung cấp điện | |
|---|---|---|
100 Vạc (AC) | nguồn điện xoay chiều | Nguồn điện tạo ra dòng điện xoay chiều, chẳng hạn như nguồn điện thương mại. |
12 VDC (DC) | nguồn điện một chiều | Nguồn điện tạo ra dòng điện một chiều, bao gồm pin sơ cấp và pin sạc. |
| Chuyển đổi nguồn điện | Bộ nguồn chuyển đổi nguồn điện thương mại thành dòng điện một chiều bằng mạch chuyển mạch, v.v. | |
| Bộ nguồn nối tiếp | Một trong những bộ nguồn tuyến tính chuyển đổi nguồn điện thương mại thành dòng điện một chiều bằng bộ điều chỉnh nối tiếp. | |
| Nguồn điện tham khảo | Nguồn điện tạo ra điện áp không đổi bất kể điện áp nguồn, nhiệt độ, sự thay đổi của phần tử, v.v. | |
Điều rất quan trọng là kiểm tra xem thiết bị hoạt động bằng dòng điện một chiều hay dòng điện xoay chiều. Việc kết nối thiết bị hoạt động bằng nguồn điện AC với nguồn điện DC hoặc ngược lại có thể làm hỏng thiết bị hoặc nguồn điện. Ngay cả khi cần có nguồn điện DC, bạn không nên sử dụng nó gần các thiết bị nhạy cảm với nhiệt vì nguồn điện nối tiếp là nguồn điện tuyến tính và tạo ra nhiệt. Mặt khác, việc chuyển đổi nguồn điện có thể ngăn chặn sự sinh nhiệt nhưng chúng tạo ra nhiều tiếng ồn, vì vậy bạn nên tránh kết nối các thiết bị có thể gặp trục trặc do tiếng ồn.
Ngoài ra, nếu thiết bị dễ bị dao động điện áp hoặc cần nguồn điện ổn định để đo thì cần sử dụng nguồn điện tham chiếu. Trên thực tế, nguồn điện tham chiếu cũng được sử dụng làm nguồn điện chuyển mạch để ổn định điện áp đầu ra.
Sau khi chọn được loại nguồn điện phù hợp, bạn cần kiểm tra phạm vi hoạt động. Sẽ gặp vấn đề khi kết nối một thiết bị hoạt động ở điện áp 12 V với nguồn điện có điện áp đầu ra 120-240 V. Bạn phải đảm bảo rằng phạm vi đầu ra của nguồn điện bao gồm điện áp và dòng điện bạn muốn sử dụng. Tất nhiên, nếu đầu ra quá lớn sẽ dẫn đến hư hỏng thiết bị. Ngay cả khi nó thực sự hoạt động, độ phân giải để thực hiện các phép đo hiệu suất có thể không đủ.
Trên hết, bạn không cần phải cẩn thận về nguồn điện. Điều quan trọng là phải kiểm tra tải để kết nối. Kiểm tra xem các đặc tính tải của tải được kết nối như tải điện trở, tải cảm ứng, tải điện dung và đèn LED có phù hợp với mục đích không.
Nếu bạn chú ý đến những điều trên thì việc lựa chọn trang bị là được. Sau đó, hệ thống dây điện được kết nối, nhưng nếu sử dụng điện áp hoặc dòng điện cao, công suất của vật liệu làm dây có thể không đủ. Nếu không đủ công suất, hệ thống dây điện sẽ sinh nhiệt và phép đo sẽ không được thực hiện chính xác. Ngoài ra, lớp cách điện của hệ thống dây điện có thể bị nóng chảy và trong trường hợp xấu nhất, nó có thể bốc cháy. Cố gắng sử dụng dây điện phù hợp với dòng điện và điện áp.

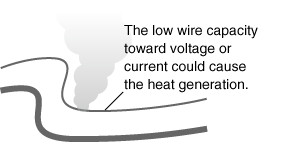

Việc sinh nhiệt do thiếu công suất dây có thể dẫn đến hỏa hoạn.
Sử dụng dây dẫn phù hợp với dòng điện và điện áp.
Sau đó, khi kết nối, hãy kiểm tra cực tính. Một số bóng đèn được kết nối không liên quan đến cực tính, chẳng hạn như bóng đèn nhỏ được sử dụng trong các thí nghiệm khoa học, nhưng điốt và những thứ tương tự sẽ không hoạt động nếu các cực được kết nối ngược lại. Khi kết nối một số lượng lớn các mạch, chúng sẽ không hoạt động bình thường trừ khi chúng được kết nối trong khi kiểm tra cực tính của từng mạch.

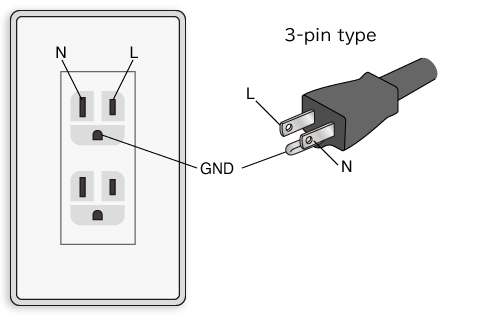

Sau đó, xem xét có nên nối mạch với đất (GND) hay không. Bằng cách kết nối với mặt đất, sẽ có tác dụng ổn định chênh lệch điện thế và tác dụng giảm tiếng ồn. Mặt đất thường được sử dụng cho các thiết bị cố định nhưng trong một số trường hợp, nó có thể là khung kim loại.

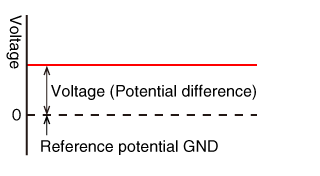

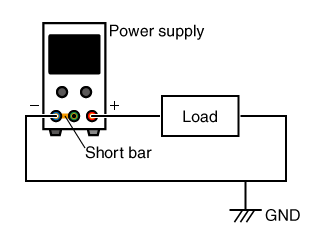

Khi thanh ngắn được kết nối, điện thế dựa trên Ground (GND).

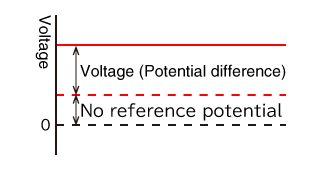

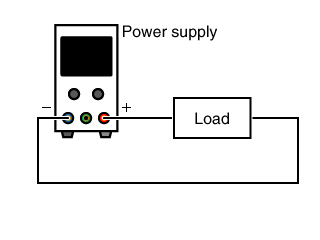

Khi không nối đất thì điện thế là độc lập (nổi).
Tiếp theo, hãy giới thiệu một số điều cần lưu ý ngoài việc chuẩn bị thiết bị. Bạn có thể sẽ không chỉ làm việc với thiết bị điện áp thấp. Khi xử lý thiết bị điện áp cao, bạn cần cẩn thận về môi trường làm việc. Đầu tiên, đừng đặt bất cứ thứ gì khác ngoài những thứ bạn cần trong không gian làm việc của mình. Nó có thể gây ra sai sót, nếu để thiết bị bừa bộn trong không gian làm việc thì hiệu quả công việc sẽ giảm sút. Ngoài ra, như đã giải thích trước đó, nếu điện áp quá cao, nó có thể bắt lửa. Nếu chất dễ cháy còn sót lại trong không gian làm việc vào thời điểm này sẽ xảy ra hỏa hoạn. Ngay cả khi không gây cháy nhưng nếu màng cách điện bị nóng chảy sẽ có nguy cơ bị rò rỉ điện và điện giật do nó gây ra. Vì vậy, để phòng ngừa rò rỉ điện, điện giật cần tổ chức môi trường làm việc, làm việc trên vật liệu cách điện, chống cháy.
Tốt hơn hết là hãy xem xét phòng ngừa hỏa hoạn để đề phòng. Các đám cháy liên quan đến thiết bị điện bao gồm cháy do tái cấp điện. Hỏa hoạn do tái cấp điện xảy ra khi một thiết bị điện được cấp điện. Người ta thường biết thời điểm động đất xảy ra mất điện nhưng khi có điện trở lại, bếp điện bị sập đã đốt cháy các vật liệu dễ cháy ở khu vực lân cận. Hãy cẩn thận tại nơi làm việc, đặc biệt khi thiết bị tiếp xúc với chất dễ cháy. Ngoài ra còn có nguy cơ rò rỉ điện nếu không gian làm việc bị ẩm ướt.

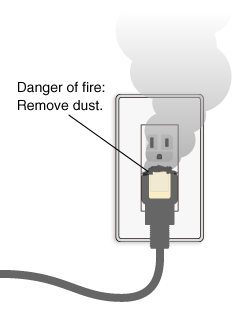

Ngoài ra, cần có nhiều biện pháp phòng ngừa khác nhau đối với cháy điện. Nguyên nhân cũng có thể là do vết bám xảy ra khi phích cắm đầy bụi được cấp điện trong khi vẫn cắm vào ổ cắm điện hoặc đoản mạch điện do hệ thống dây điện không được cách điện đúng cách.
Thực hiện các biện pháp cần thiết để ngăn ngừa cháy nổ do điện. Tránh hiện tượng theo dõi, chập điện do hệ thống dây điện cách điện kém cũng có thể gây cháy nổ.
Để biết chi tiết, hãy tham khảo phần “Cung cấp nguồn AC ổn định” .
Đừng quên kiểm tra trước hoạt động trước khi bật công tắc nguồn của bộ nguồn. Trừ khi bạn làm việc một mình, nếu bạn làm việc với nhiều thành viên, có thể có các bộ phận đang làm việc ở điểm nối dây hoặc bị đoản mạch. Vì vậy, để tránh xảy ra tai nạn cần phải kiểm tra tổng thể, kiểm tra hoạt động trước khi đấu nối phụ tải. Ngoài ra, nếu bạn kết nối nguồn điện đã không được sử dụng trong nhiều năm thay vì nguồn điện mà bạn thường sử dụng, bạn cần kiểm tra trước xem hoạt động của nguồn điện có phù hợp hay không. Do nguồn điện bị hỏng, công suất định mức có thể không đạt hoặc xuất hiện hiện tượng gợn sóng do chỉnh lưu không đúng cách. Ngoài ra, có thể xảy ra hiện tượng dao động điện áp và dao động tần số không mong muốn, vì vậy hãy đảm bảo rằng chúng không xảy ra.
Bây giờ, nguồn điện đã được kiểm tra và tất cả danh sách các hạng mục an toàn tại nơi làm việc đã được xóa, công tắc đầu ra nguồn cuối cùng cũng được bật. Tuy nhiên, có một số mục cần kiểm tra trước khi vận hành. Ví dụ, kiểm tra cài đặt điện áp và dòng điện. Nếu cài đặt điện áp và dòng điện vẫn lớn, điện áp cao sẽ đột ngột được cấp vào thiết bị được kết nối. Mặc dù nó phụ thuộc vào nội dung của thử nghiệm, nhưng trước tiên nên thu hẹp điện áp và dòng điện rồi tăng dần. Làm thế nào chúng ta có thể tăng điện áp và dòng điện một cách dần dần và an toàn?
Có điều khiển CC làm tăng dần điện áp trong khi liên tục chạy dòng điện không đổi và điều khiển CV làm tăng dòng điện trong khi đặt điện áp không đổi. Ngoài ra còn có bộ điều khiển CV/CC hoạt động kết hợp cả hai. CV/CC yêu cầu kiểm soát tốt nhưng nó rất hữu ích như một phương pháp cung cấp nguồn điện ổn định.
Mặc dù vậy, các thí nghiệm có thể làm hỏng thiết bị và tải trọng. Để ngăn chặn tình trạng này, cần phải bố trí sao cho không xuất hiện điện áp ngoài ý muốn hoặc nếu có điện vào thì có thể cắt dây điện để dòng điện không chạy trong giây lát.
Ví dụ, chèn một điện trở giới hạn để ngăn dòng điện chạy qua đèn LED vượt quá giá trị dòng điện tối đa của chip. Khi sử dụng ắc quy 12 V trên xe, nếu sử dụng nối tiếp hai đèn LED 5 V thì điện áp yêu cầu là 10 V, tức là trên 2 V. Trong trường hợp này, hãy lắp một điện trở giới hạn tương ứng với điện trở này trên 2 V (hoặc cao hơn).
Giá trị điện trở của điện trở giới hạn được tính theo phương trình sau.
Giá trị điện trở = Điện áp -> Dòng điện
Vì vậy, hãy chuẩn bị các điện trở có giá trị điện trở khác nhau tùy theo dòng điện chạy qua. Ngoài ra còn có phương pháp điều khiển điện áp bằng diode (Zener diode). Ngoài ra, bằng cách kết hợp một cầu chì có thể làm nổ các bộ phận hợp kim tích hợp khi dòng điện vượt quá định mức chạy qua, cả dòng điện và điện áp đều có thể được kiểm soát.
