HOTLINE: +84 979761016
Đo độ cứng là một hạng mục quan trọng để xác định đặc tính của các sản phẩm cao su, chất đàn hồi và nhựa. Với sự dễ dàng vận hành và đo lường nhanh chóng, máy đo độ cứng đang được sử dụng rộng rãi.

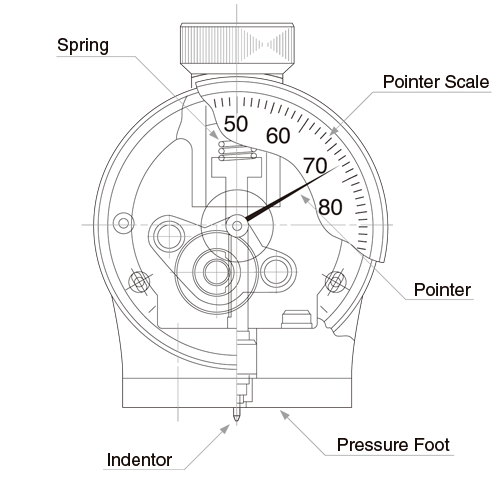

Như minh họa bên trên, đồng hồ đo độ cứng của mẫu thử bằng cách ấn đầu ấn theo hình dạng quy định lên bề mặt của mẫu thử, tác dụng lực biến dạng của lò xo và đọc mức độ nhô ra của đầu nhọn của đầu ấn vượt ra ngoài mặt của chân đế áp lực.

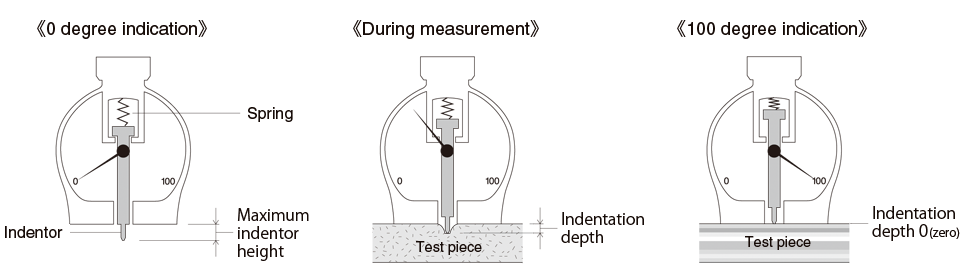

Như đã trình bày ở trên, một máy đo độ cứng kết hợp một thiết bị chỉ báo để cho phép đọc mức độ nhô ra của đầu đo vượt ra ngoài mặt của chân áp suất, đưa ra 0 cho phần nhô ra tối đa (0 độ dịch chuyển) và 100 cho phần nhô ra 0, với thang đo cách đều nhau. Tải trọng tác dụng lên mẫu thử qua đầu đo là lực uốn của lò xo và do đó không đổi, thay đổi tuyến tính trong phạm vi từ 0 đến 100.
Không giống như trong trường hợp các giá trị thuộc tính khác, không có đơn vị cụ thể nào cho các giá trị đo độ cứng. Do đó, không đủ để mô tả giá trị độ cứng đơn giản bằng “50 (độ)”; giá trị này phải được chỉ định rõ ràng, ví dụ, “Độ cứng 50 độ cứng, Shore A, theo JIS K 6253-3”. Hơn nữa, mỗi tiêu chuẩn đều quy định các quy tắc mô tả độ cứng theo nhiều cách khác nhau như bảng dưới đây cho thấy.
| Tiêu chuẩn | Tên bài kiểm tra | Kiểu | Mô tả cho 50(độ) trong thời gian thử nghiệm là 1 giây hoặc ít hơn | Mô tả cho 50(độ) trong thời gian thử nghiệm là 15 giây. | Thời gian thử nghiệm (Thời gian giữa điểm tiếp xúc chắc chắn và điểm đọc) |
| JIS K 6253-1997 Phương pháp thử độ cứng cho cao su lưu hóa hoặc nhiệt dẻo | Kiểm tra độ cứng Durometer | Độ cứng loại A | Một 50/S | Một 50/15/S | Trong vòng 1 giây sau khi điểm tiếp xúc chắc chắn hoặc khi một khoảng thời gian nhất định trôi qua |
Độ cứng loại D | D50/S | D50/15/S | |||
Độ cứng loại E | E50/S | E50/15/S | |||
| JIS K 7215-1986 Phương pháp thử độ cứng Durometer cho độ cứng của nhựa | Kiểm tra độ cứng Durometer | Độ cứng loại A | HDA50 | Thời gian thử nghiệm là 15 giây sẽ được báo cáo . | Giá trị tối đa trong vòng 1 giây về nguyên tắc hoặc giá trị sau khi một khoảng thời gian xác định trôi qua |
Độ cứng loại D | Ổ cứng 50 | ||||
| ASTM D2240-2005 Phương pháp thử tiêu chuẩn cho tính chất cao su – Độ cứng Durometer | Kiểm tra độ cứng Durometer | Độ cứng loại A | Một 50/1 | Một 50/15 | Giá trị trong vòng 1 giây hoặc giá trị tối đa theo nguyên tắc, hoặc, với sự đồng ý của các bên liên quan, giá trị sau khi một khoảng thời gian xác định trôi qua |
Độ cứng loại D | D50/1 | D50/15 | |||
| ISO 48-4 Cao su lưu hóa hoặc nhiệt dẻo — Xác định độ cứng lõm | Kiểm tra độ cứng Durometer | Độ cứng loại A | Một 50/1 hoặc một 50 | Một 50/15 | Trong vòng 1 giây hoặc khi một khoảng thời gian xác định trôi qua |
Độ cứng loại D | D 50/1 hoặc D 50 | D50/15 | |||
Độ cứng loại E | E 50/1 hoặc E 50 | E50/15 | |||
| ISO 868-2003 Nhựa và ebonit — Xác định độ cứng lõm bằng máy đo độ cứng | Kiểm tra độ cứng Durometer | Độ cứng loại A | Một 50/1 | Một 50/15 | 15 giây với dung sai là 1 hoặc trong vòng 1 giây. |
Độ cứng loại D | D50/1 | D50/15 | |||
| JIS K 6301-1996 Thử nghiệm vật lý của cao su lưu hóa | Kiểm tra độ cứng của lò xo | Loại A | Tiêu chuẩn JIS 50Hs | – | Ngay sau khi tiếp xúc |
| Loại C | Tiêu chuẩn JIS 50Hs | – |
(JIS K 6301 đã bị bãi bỏ vào tháng 8 năm 1998)
đồng hồ đo độ cứng cao su TECLOCK GS SERIES thiết bị đo độ cứng cao su, nhựa

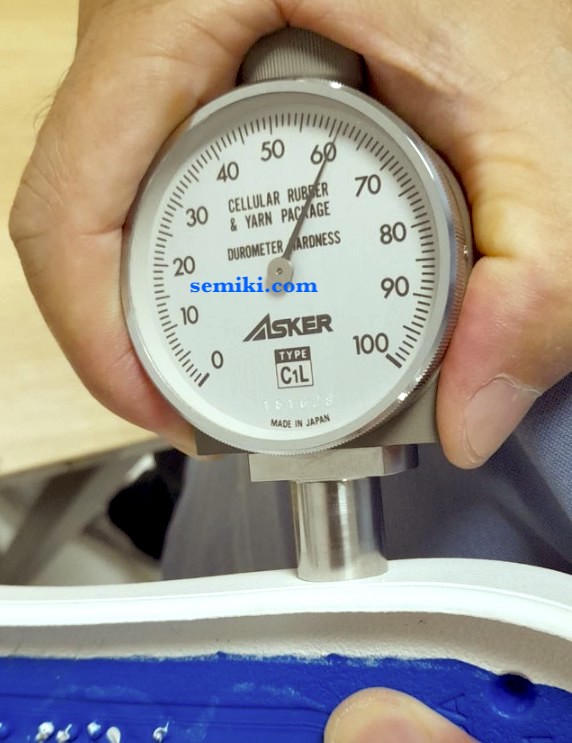

thiết bị đo độ cứng ASKER DUROMETER TYPE A, B,C, D
Có thể kiểm tra tình trạng hoạt động của Durometer bằng cách sử dụng máy kiểm tra độ giãn dài để kiểm tra chiều cao của đầu đo cũng như máy kiểm tra tải để kiểm tra tải lò xo.
Công Ty TNHH thiết Bị Đo SEMIKI
Email: sales@semiki.com
Điện thoại : +84 9797 61016
