※ベルト張力はセンサーを近づけた状態でベルトを引っ張る距離で測定します。
ベルトの張力は、ベルトの振動周波数または測定された張力レベルがメーカーの推奨値の範囲内になるまで調整されます。ベルトの張力が正しくない場合や、プーリーの位置がずれている場合は、ベルト ドライブの信頼性と効率に悪影響を及ぼします。プーリーの位置を調整した後は、メーカーの推奨に従ってベルトを張ってください。

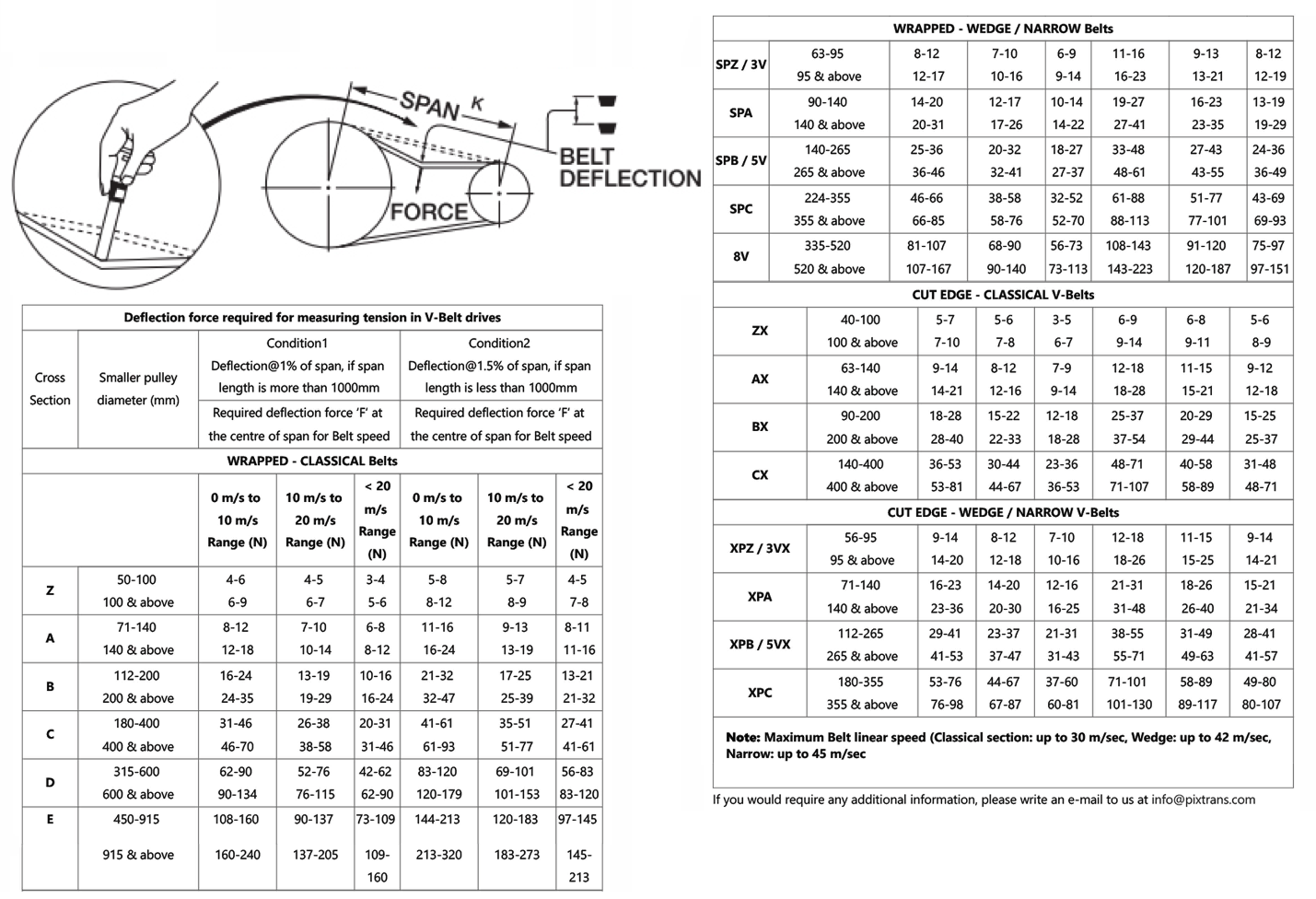

張力パラメータ表はこちら
ドライブベルトの故障の最大の原因は、ベルトの張力が不適切であることです。ベルトを長く効果的に機能させるには、定期的にベルト (V ベルト) を張る方法を学ぶ必要があります。
ベルトが緩すぎると、ベルトが滑ってベルトの摩耗が早まり、最終的には動力や生産性が低下する可能性があります。
逆に、ベルトが過度に伸びている場合は、ベルト、ベアリング、シャフトに過剰な張力がかかり、これらの部品が早期に摩耗する可能性があります。
適切なベルト張力とは、ピーク負荷時にベルトが滑ったり鳴いたりしない最低の張力です。ただし、これら 2 つの極端な値の間には、力学が十分に効果的に機能する範囲の張力が依然として存在します。 V ベルトの張り方を学ぶ主な目的は、適切な張り方を見つけることです。
重要な注意事項: ベルトに損傷を与え、早期故障の原因となるため、包帯は絶対に使用しないでください。ベルトやプーリーの表面に滑りや損傷を引き起こす可能性のある異物がドライブにないように常に注意してください。
ベルトの張りの確認方法
* 機械的方法: 定期的に位置を調整し、張力を確認します。

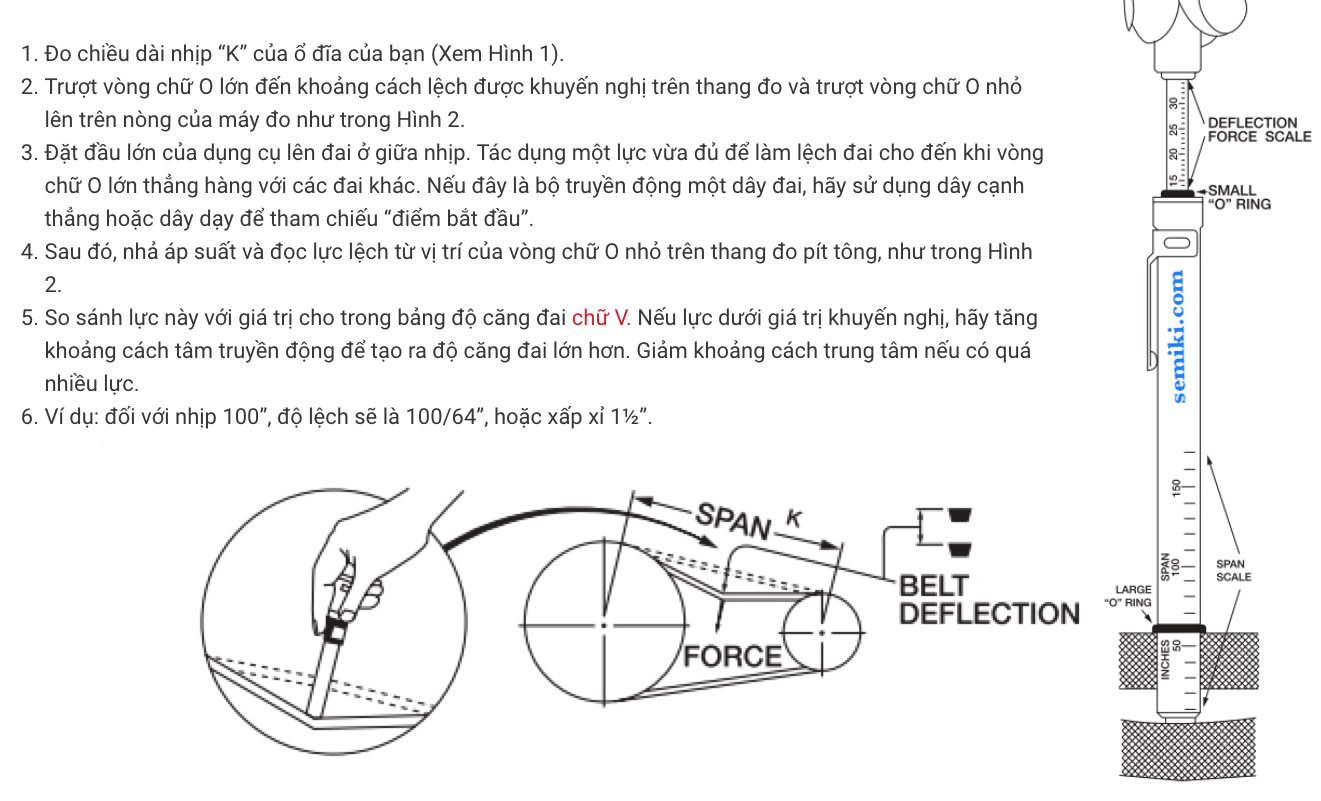

V ベルトの張力を測定するこの方法は、鉛筆測定装置と、メーカーが提供する従来の力表に従った数学的標準に基づいています。
⇒ 測定器の使用が可能です Vベルトペンシル型張力調整装置

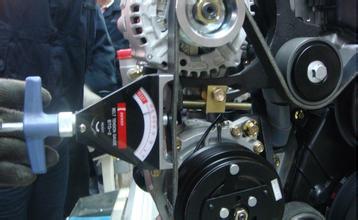

⇒使えます ベルト張力測定器 デンショー BTG-2 150N～1000N（15kgf～100kg）

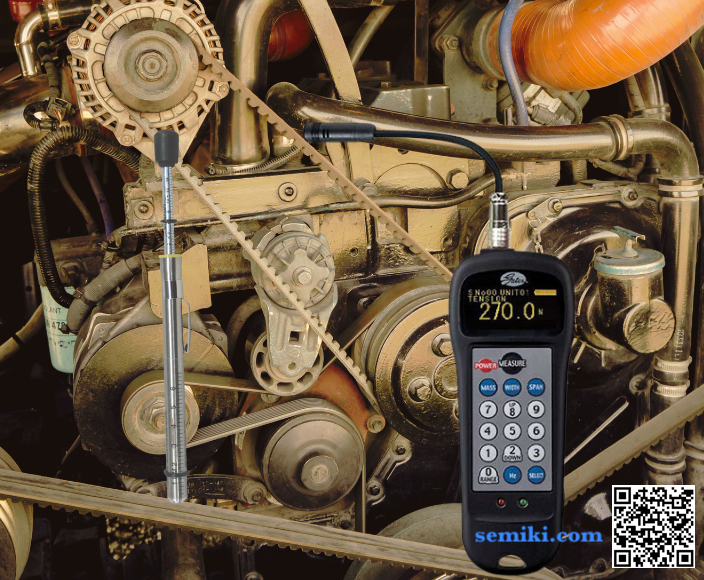

* デジタル方式: ベルト周波数測定器を使用してベルトの張力を測定します
この方法は、ベルトの張力を正確に測定し、時間を節約するために SEMIKI が推奨する選択です。
測定時のデジタル精度により、ベルトの寿命を最大限に延ばし、最終的にはコストを節約できます。
B1) ベルトの質量とスパンに関するパラメータデータを測定機に入力します。仕様はベルトの製造元から入手できます。
B2) 最も正確な張力データを取得するには、選択したベルト スパンの中心にできるだけ近いセンサーを向けます。センサーの長辺がベルトの中心線と約 0.5 mm の距離で平行になるようにセンサーを向けるのが最善です。短すぎるスパンを使用すると、ベルトの剛性の影響により、実際のベルト張力よりもはるかに高い張力測定値が得られる可能性があります。ベルトの上面に簡単にアクセスできない場合は、ベルトの端にセンサーを投影しても同様に機能します。
B3) 読み取り時に小さな工具のハンドルなどでベルトに触れるとベルトが振動します。
→ ゲージはベルトの張力を力の単位で報告します。
結論する
これらは、ベルトの張力 (V ベルト) を測定するために業界で使用されている 2 つの方法であり、ベルトの品質を評価、調整、維持して、作業での長期的かつ正確かつ効果的な使用を実現します。
他のテクニックも存在しますが、この記事の範囲外です。ここで紹介するテクニックはガイドであり、各テクニックの長所と短所が示されています。
Semiki のエンジニアは、ベルトの張力測定とテストの分野で長年の経験を持ち、お客様に最適なベルトの張力測定装置の操作、検査、適用方法を訓練、設置、操作、指導します。
メンテナンスと校正:
► SEMIKIは添付の校正証明書を発行します（オプション）
► 一定期間使用した後は、メンテナンスと校正を行ってください。
