DC電源は、コンセントのAC電源から安定した直流（DC）を生成し、供給する装置です。電子回路を動作させたり、電子デバイスをテストしたりするための電源として使用されます。
例えば、ベトナムの家庭用コンセントにはAC220Vの電圧が供給されていますが、実際には電力供給プロセスでの損失や、同じ電源に接続されている機器の消費電力の変化などにより、若干の電圧変動が発生します。
掃除機や扇風機などの比較的単純な家庭用電化製品に供給される電圧の変動は、あまり問題を引き起こしません。しかし、電子機器などの精密機器の場合、わずかな電圧の変化でも誤動作を引き起こす可能性があります。
さらに、電子機器を動作させるには DC 電源が必要なため、供給された AC 電源を DC 電源に変換する必要があります。この目的には、直流安定化電源が使用されます。
直流安定化電源は出力方式により定電圧電源と定電流電源の2種類に分けられます。定電圧電源では、電源の負荷が変化しても出力電圧が一定になるように制御されます。一方、定電流電源は出力電流が一定になるように制御されます。
直流安定化電源を選ぶ際には、出力範囲と回路方式の2点を考慮する必要があります。
直流安定化電源の出力レンジは、シングルレンジかワイドレンジかによって大きく異なります。

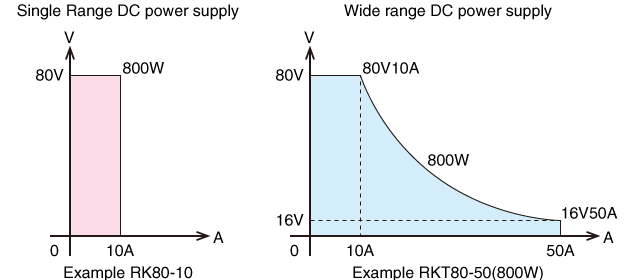

シングルバンド電源とは、生成できる電圧と電流の組み合わせが定格電圧と定格電流によって決まる電源です。定格電圧80V、定格電流10Aの直流安定電源(PK80-10(800W))の場合、最大出力電圧は80V、最大出力電流は10A、消費電力は最大800Wとなります。
一方、ワイドレンジ（可変）電源とは、定格電圧と電流のほかに、消費電力によって生成できる電圧と電流の組み合わせが決まる電源です。
定格電圧80V、定格電流50A、消費電力800Wの安定化電源(PKT80-50(800W))の場合、最大出力電圧80V時に出力できる電流は10Aに制限され、それよりも少なくなります。消費電力800W以上。同様に、最大出力電流 50A で出力できる電圧は 16V までに制限され、シングルレンジシステムのように最大出力電圧と最大出力電流の組み合わせで使用することはできません。
同じ消費電力を選択する場合、単一電源の方が安価になります。常に固定電流と電圧でテストを実行する場合は、シングルレンジ電源を選択することをお勧めします。
ただし、出力電圧が消耗すると低下するモーターやバッテリー駆動の電子機器など、起動時にのみ大電流を必要とする電子デバイスをテストする場合は、より多くの電圧と電流の差が必要になります。したがって、シングルストリップ電源を使用しようとすると、多くの電源が必要になります。
また、このように広範囲の電源を一つ用意するとコストも上がり、電源の規模も大きくなってしまいます。このような場合には、ワイドレンジ電源を選択することでコストとスペースを節約できます。ワイドレンジ電源には、出力範囲が広いものと出力範囲が狭いものの 2 種類があります。上の例に示されているモデルは、5 倍の広い範囲の出力が可能です。電力範囲の広い電源を選択する場合は、必ずその範囲の幅を確認してください。
直列調整方式、直列調整方式、リニア調整方式、直列トリクル方式など。入力された交流（AC）を直流（DC）に変換し、変圧器で電圧と電流を制御して送出します。一方、転流方式は、直流に変換された電流をコイルや半導体で高周波交流に変換し、再び直流に変換して電圧と電流を制御します。
以前は、DC 電源が一般的でした。しかし、近年、電池駆動機器の増加や電子機器の多様化に伴い、ワイドレンジ（可変）直流電源のニーズが高まっています。
直流安定化電源の回路にはドロッパー回路とスイッチング回路の2種類があります。
トリクル方式は、シリーズ方式、リニア方式、シリーズ調整方式、リニア調整方式、シリーズトリクル方式などとも呼ばれます。入力交流 (AC) が直流 (DC) に変換され、電圧と電流が計算されます。変圧器によって制御されて送信されます。一方、転流方式は、直流から変換された電流をコイルや半導体を用いて高周波交流に変換し、再び直流に変換して電圧と電流を制御します。
スイッチング式直流安定化電源の欠点は、機構上ノイズが少ないことです。したがって、ノイズの影響を受けやすい機器には適していません。一方、トリクル方式は騒音が少なく、負荷変動に対する応答性が高いという利点があります。ただし、大きくて重く、放熱量が多いという欠点もあります。
通常のデスクトップパソコンにもスイッチングDC電源が内蔵されていますが、トリクルシステムを使用する場合はトースターほどの電源が必要です。このため、近年ではスイッチング直流電源が主流となっています。
DC電源を選ぶ際は、動作に必要な電圧と電流を確認して出力範囲を決定し、ノイズの影響や応答性、機器の操作性などを確認して、用途に応じて最適な電源を選択してください。
近年、ワイドレンジ電源の普及に伴い、直流安定化電源の性能・高機能化が進んでいます。
したがって、現在ご使用の直流安定化電源に特に問題がない場合でも、以下の点に該当する場合には、新規電源の購入をご検討ください。
トリクル式電源をスイッチング式に変更することで、サイズ、重量、性能、発熱の問題を解決できます。また、近年ではメーターやリモコンなどのユーザーインターフェースが大幅に向上し、誰でも簡単に電源を使えるようになりました。したがって、電源が古いと感じた場合は、新しい電源を選択することをお勧めします。

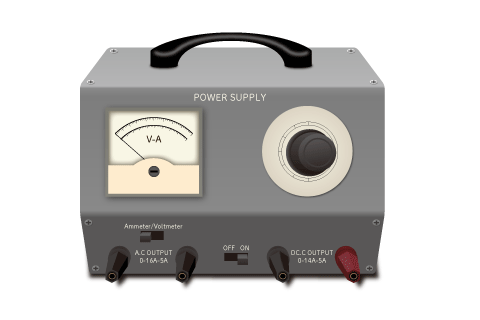

古い DC 電源
最新のDC電源は、
では、直流電圧レギュレーターを使用する際にはどのような点に注意する必要があるのでしょうか?基本的に直流安定化電源はトリクル型、スイッチング型に関わらず、使用時には放熱性を確保することが重要です。ほこりの多い場所で電源を使用すると、電源の寿命が短くなる可能性があります。
また、状況に応じて、使用時に問題がないか各点を確認してください。
初めて通電したときにデバイスが正常に起動しない場合、過電流保護機能が作動する可能性があります。この場合は、現在のDC電源の設定を見直してください。負荷側起動時の突入電流を考慮し、電源電流を再度確認した方が良いでしょう。
入力回路ブレーカーがトリップした場合、または外部ヒューズが切れた場合、突入電流がシステムに影響を与えている可能性があります。一般に直流安定化電源の通電時の起動電流は通常の数倍から数十倍になります。各直流安定化電源の始動電流、およびサーキットブレーカーとヒューズの仕様を再確認してください。
確認しても問題が解決しない場合は、メーカーサポートにお問い合わせください。 DC 電源やその他の電力関連デバイスに障害が発生すると、重大な問題が発生し、他のデバイスが動作不能になる可能性があります。対応が早く、サポートが丁寧なメーカーの製品を選ぶのがベストです。
の直流電源 松定プレシジョン は、「小型」「低ノイズ」「ハイパワー」を追求した高性能直流安定化電源（直流電源）／双方向電源（回生電源）です。
セミキ は、手のひらサイズの高精度 DC 電源からデスクトップサイズの高出力ラックマウント/キャビネット モデルまで、幅広い製品を提供しています。
