Khi nói đến thử nghiệm cáp điện áp cao (HV), thử nghiệm HiPot là một phương pháp được sử dụng rộng rãi. Các thử nghiệm Hipot giúp phát hiện bất kỳ lỗi hoặc điểm yếu cách điện nào có thể ảnh hưởng đến hiệu suất và độ an toàn của cáp sau này. Hai thử nghiệm thường được sử dụng là thử nghiệm Hipot AC và DC điện áp cao.

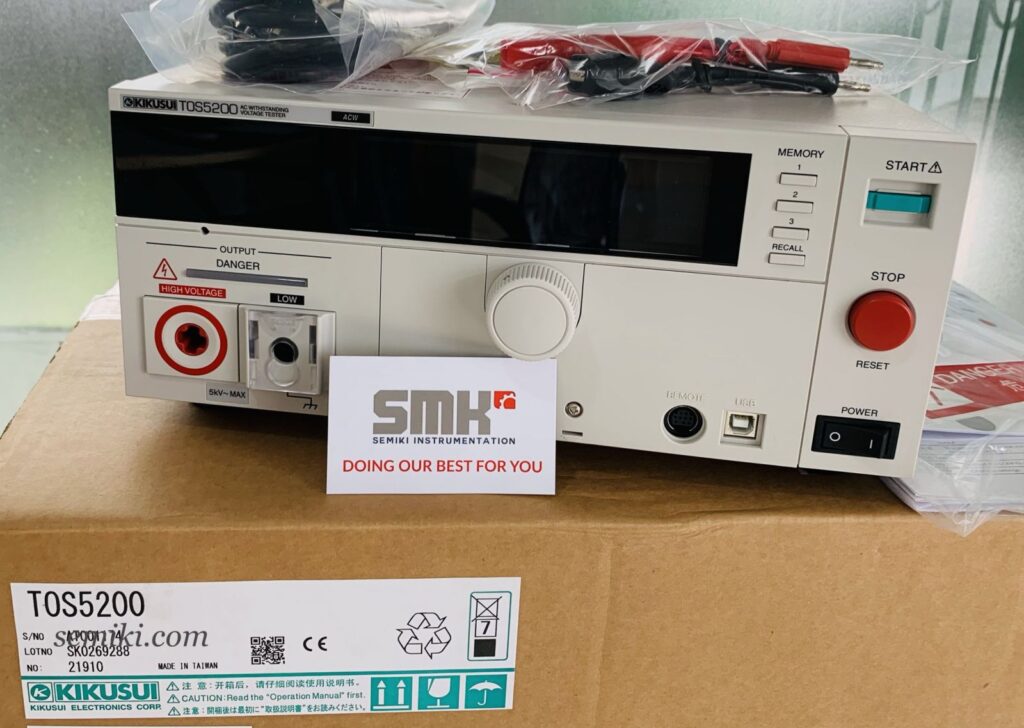

Máy Đo Điện Áp Cao hipot AC 5kV KIKUSUI TOS5200
Hipot Test là tên viết tắt của High Potential (High Voltage) Test và còn được gọi là Dielectric Withstand Test. Hipot test kiểm tra “khả năng cách ly tốt ”. Hipot test đảm bảo không có dòng điện nào chạy từ điểm này sang điểm khác. Hipot test ngược lại với thông mạch. Continuity Test kiểm tra khả năng dòng điện chạy dễ dàng từ điểm này sang điểm khác trong khi Hipot Test kiểm tra khả năng dòng điện không chạy từ điểm này sang điểm khác (và tăng điện áp lên rất cao chỉ để đảm bảo không có dòng điện nào chạy).
Sự khác biệt chính giữa hai thử nghiệm này là thử nghiệm Hipot AC điện áp cao áp dụng điện áp xoay chiều vào cáp ở tần số từ 50 đến 60 Hz. Mặt khác, thử nghiệm Hipot DC điện áp cao áp dụng điện áp trực tiếp vào cáp.
Khi so sánh, thử nghiệm High Voltage DC Hipot được biết đến là thử nghiệm hiệu quả hơn đối với cáp HV vì thử nghiệm điện áp DC có thể giúp phát hiện nhiều lỗi hơn trong hệ thống do khả năng thâm nhập sâu hơn vào lớp cách điện. Mặt khác, điện áp AC có thể xóa một số corona hoặc phóng điện cục bộ so với điện áp DC, do đó có thể không hiển thị mọi lúc.

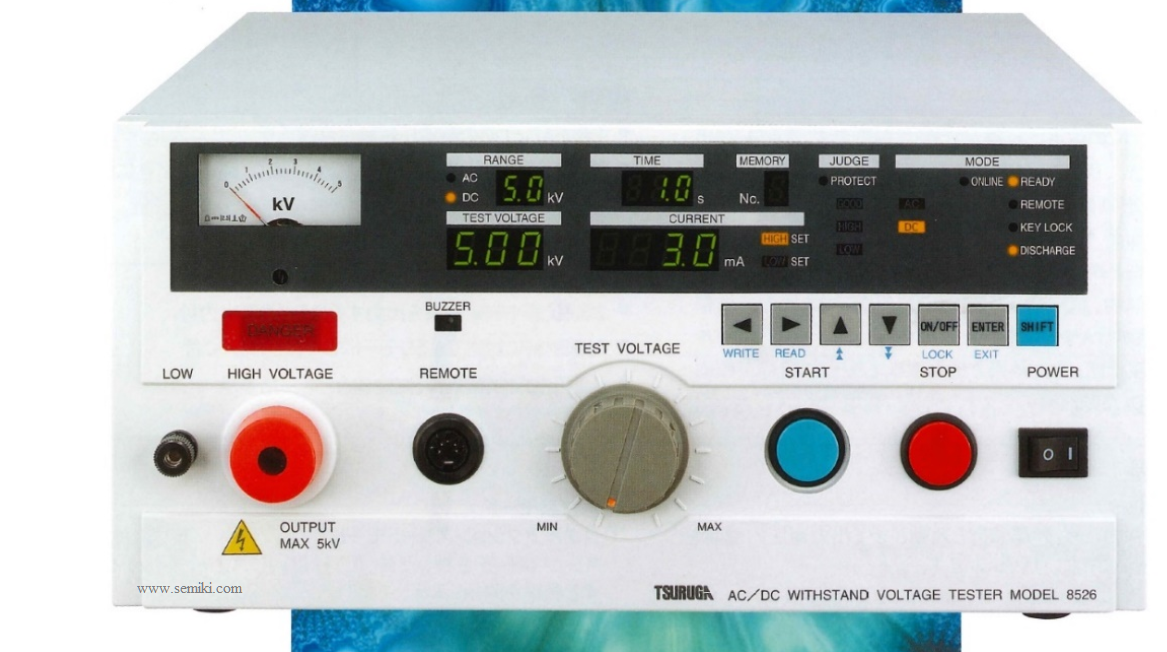

MÁY ĐO ĐIỆN ÁP CAO Hipot AC/DC TSURUGA 8526
Sự khác biệt giữa Kiểm tra Hipot AC và DC
| Kiểm tra AC Hipot | Kiểm tra DC Hipot |
| Kiểm tra điện áp cao AC đơn giản chỉ là áp dụng điện áp AC cao hơn vào dây dẫn thử nghiệm và đo dòng điện rò rỉ. | Điện áp cao DC được sử dụng để xác định điện trở cách điện của cáp bằng cách đơn giản là tăng điện áp trên thiết bị thử nghiệm. |
| Thiết bị kiểm tra điện áp AC rất lớn và nặng. | Thiết bị kiểm tra điện áp cao DC nhỏ gọn và nhẹ. |
| Kiểm tra điện áp cao AC sử dụng điện áp thấp hơn. | Điện áp cao hơn được sử dụng trong thử nghiệm DC hipot. |
| Kiểm tra này sử dụng điện áp xoay chiều (AC). | Kiểm tra này sử dụng điện áp một chiều (DC). |
| Kiểm tra điện áp cao AC có khả năng chịu dòng điện o/p cao hơn. | Bài kiểm tra này có khả năng dòng điện o/p rất thấp. |
| Kiểm tra này chỉ đo tổng dòng điện và không cung cấp đánh giá chính xác về dòng điện rò rỉ. | Chỉ bằng cách đọc dòng điện thực tế, thử nghiệm này cung cấp kết quả dòng điện rò rỉ chính xác hơn. |
| Kiểm tra này có hiệu quả ở cả cực điện áp dương và cực điện áp âm. | Vì chỉ sạc lớp cách điện bên trong một cực duy nhất nên thử nghiệm này không thực hiện thử nghiệm dựa trên cực. |
| Nó không kinh tế. | Nó không đắt. |
| Không thể sử dụng điều này để thực hiện xét nghiệm chẩn đoán. | Khi so sánh với các kết quả xét nghiệm trước đây, kết quả này có thể được sử dụng như một xét nghiệm chẩn đoán. |
| Điều này không được các cơ quan an ninh chấp nhận rộng rãi. | Nó được các cơ quan an ninh chấp nhận rộng rãi. |

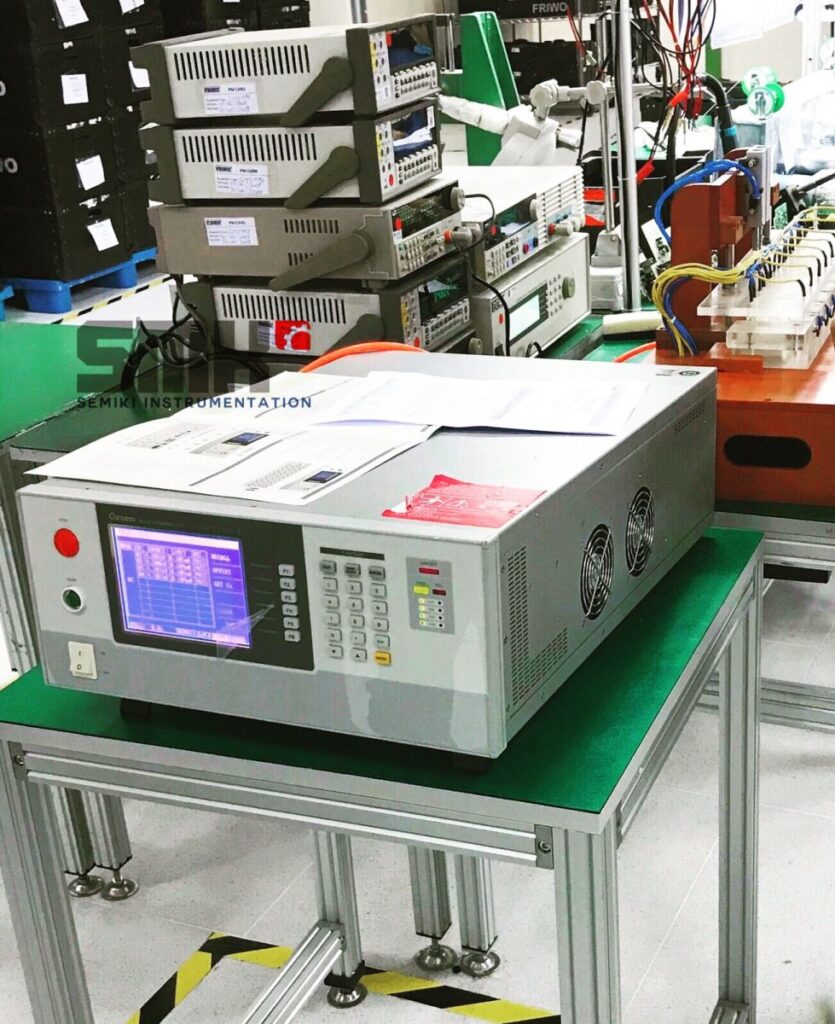

Máy kiểm tra Hipot đa kênh Chroma 19020
Trong thử nghiệm CH2 AC hipot (DW), điện áp thử nghiệm được chỉ định theo Vrms, tần số theo Hz, thời gian dừng theo chu kỳ và ngưỡng đạt/không đạt đối với dòng điện Tổng và Thực theo mciroamp (µA) hoặc miliamp (mA). Thử nghiệm bắt đầu với tất cả các đầu cuối trong Thiết bị đang thử nghiệm (DUT) được giữ ở đất (0V). Sau đó, từng lưới, từng lưới một, được đưa lên điện thế cao bằng cách kết nối tất cả các điểm trong lưới với nguồn AC điện áp cao trong khi tất cả các lưới khác được giữ ở đất (xem Hình 2). Trong mỗi bước, dòng điện chạy từ nguồn xuống đất được đo. Nếu dòng điện đo được vượt quá mức tối đa đã chỉ định, thì thử nghiệm không thành công.
Máy kiểm tra điện áp cao Hipot DC 8kV/100mA HIOKI ST5680

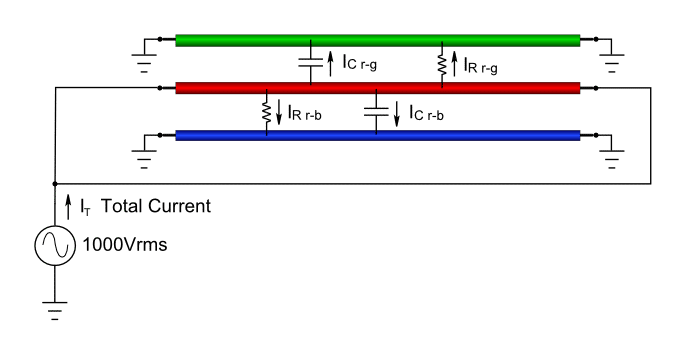

Ví dụ bên dưới cho thấy dây màu đỏ được kết nối với nguồn điện áp cao trong khi dây màu xanh lá cây và màu xanh lam được giữ ở mặt đất. Dòng điện chạy từ dây màu đỏ đến dây màu xanh lá cây và màu xanh lục (mặt đất) bao gồm hai thành phần chính – điện trở và điện dung.
Dòng điện chạy qua điện trở cách điện tỷ lệ thuận với điện áp. Khi điện áp bằng 0 thì dòng điện trở bằng 0. Khi điện áp đạt đỉnh, dòng điện trở đạt đỉnh (xem bên dưới). Dòng điện này thường được gọi là “dòng điện cùng pha”, “dòng điện trở” hoặc “dòng điện thực”.

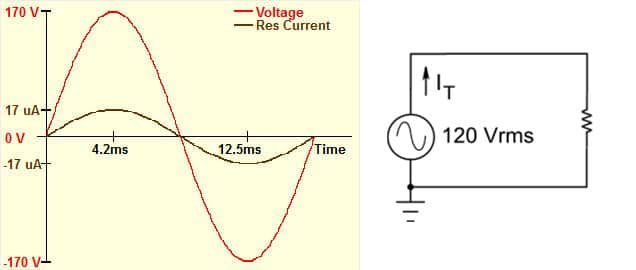

Biểu đồ điện áp và dòng điện trở ở tần số 120 Vrms/60 Hz tạo ra 10 Mohms.
Điện áp đỉnh là 170V, dòng điện đỉnh là 17uA. Lưu ý rằng dòng điện trở theo dõi điện áp. Khi điện áp bằng 0, dòng điện bằng 0. Khi điện áp ở mức đỉnh, dòng điện ở mức đỉnh.
Dòng điện chạy qua điện dung ròng-tịnh tỷ lệ thuận với sự thay đổi điện áp. Khi điện áp tăng, dòng điện chạy vào điện dung. Khi điện áp ổn định, không có dòng điện nào chạy. Nếu điện áp tăng nhanh, rất nhiều dòng điện phải chạy vào điện dung. Dòng điện này thường được gọi là “dòng điện lệch pha”, “dòng điện dung” hoặc “dòng điện ảo”.

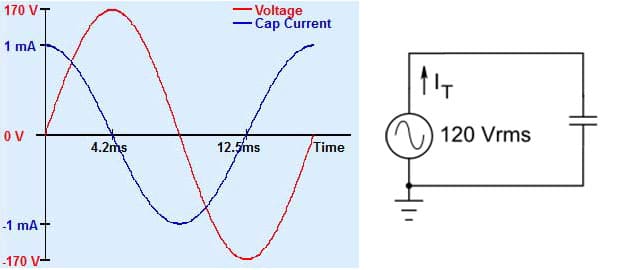

Biểu đồ điện áp và dòng điện dung cho 120 Vrms/60 Hz điều khiển điện dung 15,6nF.
Điện áp đỉnh là 170 V, dòng điện đỉnh là 1,0 mA. Lưu ý rằng nếu điện áp tăng nhanh, dòng điện lớn và dương. Nếu điện áp ổn định, dòng điện bằng không. Nếu điện áp giảm nhanh, dòng điện lớn và âm.

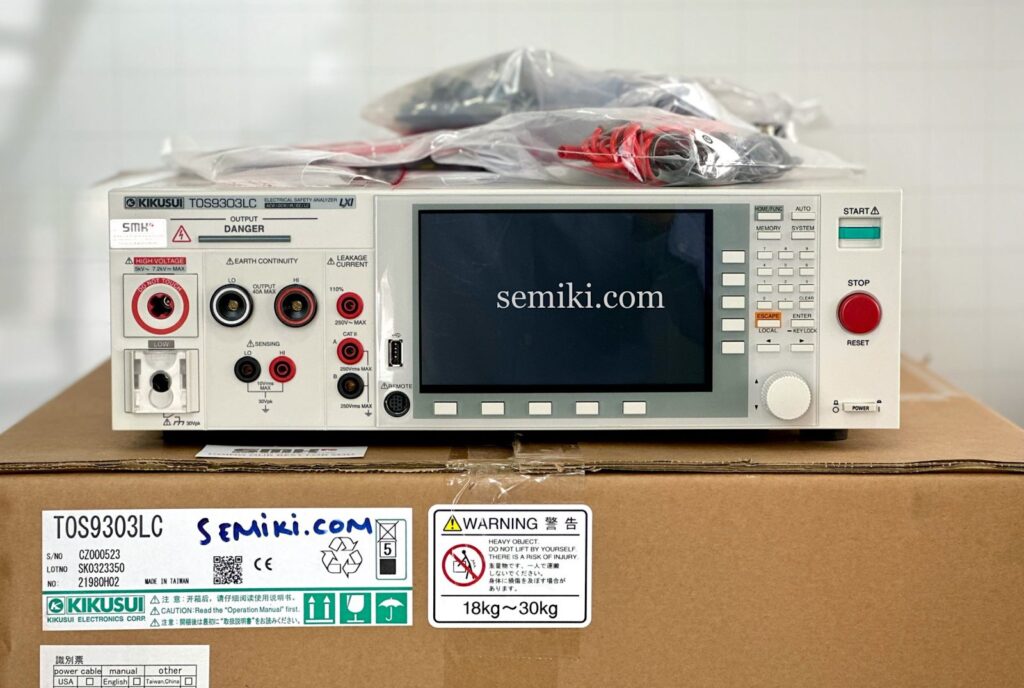

Dòng TOS9300 là máy phân tích an toàn điện hiệu suất cao cho phép bạn thực hiện thử nghiệm an toàn điện tuân thủ nhiều tiêu chuẩn chung. Nó bao gồm Hipot, Điện trở cách điện, Liên kết đất, Dòng rò (Dòng điện tiếp xúc và Dòng điện dẫn bảo vệ) và Thử nghiệm xả một phần.
Thử nghiệm hipot là thử nghiệm không phá hủy xác định tính đầy đủ của cách điện đối với quá áp thoáng qua thường xảy ra. Đây là thử nghiệm điện áp cao được áp dụng cho tất cả các thiết bị trong một thời gian cụ thể để đảm bảo rằng cách điện không bị ảnh hưởng. Thử nghiệm hipot hữu ích trong việc tìm lớp cách điện bị khía hoặc dập, sợi dây điện lạc hoặc lớp che chắn bện, chất gây ô nhiễm dẫn điện hoặc ăn mòn xung quanh dây dẫn, vấn đề về khoảng cách giữa các đầu cuối và lỗi dung sai trong cáp. Khoảng cách rò rỉ và khe hở không đủ trong quá trình sản xuất. Tuy nhiên, thử nghiệm hipot trên dây chuyền sản xuất là thử nghiệm quy trình sản xuất để xác định xem kết cấu của một đơn vị sản xuất có giống với kết cấu của đơn vị đã được thử nghiệm kiểu hay không. Một số lỗi quy trình có thể được phát hiện bằng thử nghiệm hipot trên dây chuyền sản xuất bao gồm, ví dụ, máy biến áp được quấn theo cách mà rò rỉ và khe hở đã giảm. Lỗi như vậy có thể là do người vận hành mới trong bộ phận quấn dây.

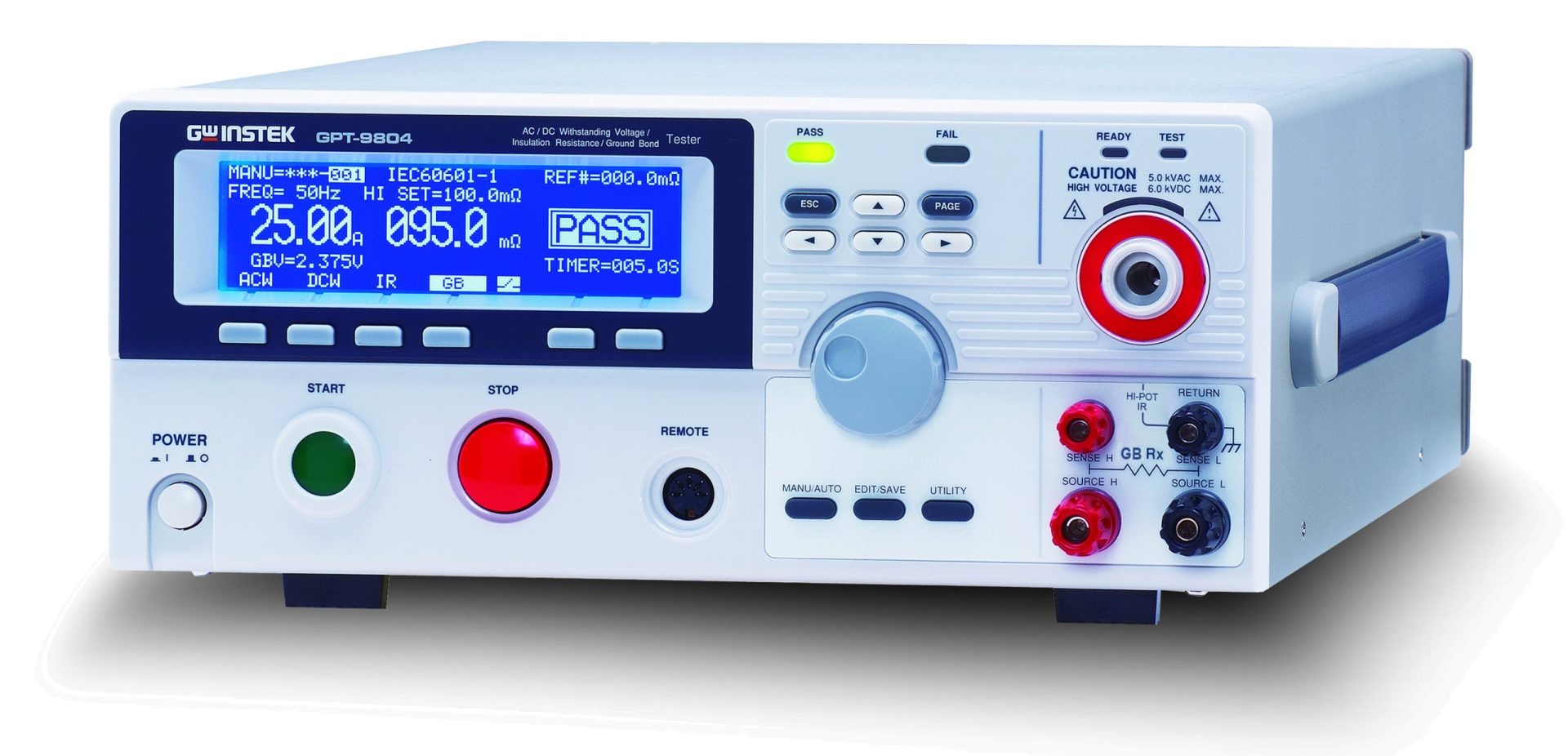

MÁY KIỂM TRA AN TOÀN ĐIỆN ÁP CAO GW INSTEK GPT-9800 Series
Thử nghiệm HIPOT được áp dụng sau các thử nghiệm như tình trạng lỗi, độ ẩm và độ rung để xác định xem có bất kỳ sự xuống cấp nào xảy ra hay không. Các ví dụ khác bao gồm xác định một khuyết tật lỗ kim trong lớp cách điện hoặc tìm thấy một dấu chân hàn lớn. Theo tiêu chuẩn IEC, Điện áp thử nghiệm cơ bản cho thử nghiệm Hipot là 2X (Điện áp hoạt động) + 1000 V Lý do sử dụng 1000 V làm một phần của công thức cơ bản là lớp cách điện trong bất kỳ sản phẩm nào cũng có thể phải chịu quá điện áp thoáng qua hàng ngày bình thường. Các thí nghiệm và nghiên cứu đã chỉ ra rằng những quá điện áp này có thể lên tới 1000 V.
Kiểm tra Hipot là bước cuối cùng quan trọng trong quy trình sản xuất đối với hầu hết các thiết bị điện và điện tử. Với các tính năng có thể lập trình và chức năng tiên tiến, các máy kiểm tra Hipot ngày nay đơn giản hóa việc kiểm tra an toàn điện. Nhưng trước khi bắt đầu kiểm tra, các nhà sản xuất nên biết về nhiều tiêu chuẩn chứng nhận an toàn đã cập nhật và các yêu cầu của chúng. Và người vận hành thử nghiệm phải đảm bảo trước rằng họ đã thiết lập một môi trường thử nghiệm an toàn và hiểu đầy đủ các giao thức thử nghiệm áp dụng.
