– Được thiết kế để duy trì độ pH và chất khử trùng trong bể bơi, bồn nước nóng và spa.
– Tích hợp bơm định lượng.
– Báo động cao, thấp
– Ghi dữ liệu mỗi 10 giây.
– Mật khẩu bảo vệ.
– Truyền dữ liệu sang máy tính bằng cổng USB
– Màn hình đi kèm điện cực pH/ORP/nhiệt độ có matching pin
– Có 2 cấu hình tùy chọn:
+ BL120-10: trong đường ống (in-line)
+ BL120-20: trong dòng chảy (flow-cell)
Nhiều cấu hình
Bộ điều khiển có thể chọn 1 trong 2 cấu hình: một là in-line cho phép lắp đặt trực tiếp đầu dò và phun hóa chất vào đường ống hiện có (BL120-10) hoặc gắn bảng điều khiển hệ thống với một cell dòng chảy đường vòng (BL120-20) . Các cell dòng chảy đường vòng cho phép hiệu chuẩn và bảo dưỡng dò mà không phải dừng máy bơm tuần hoàn.
Đầu dò kết hợp kỹ thuật số
HI1036-1802 là một đầu dò kỹ thuật số để đo pH, ORP và nhiệt độ. Đầu dò này cũng kết hợp một matching pin. Pin được coi là dây nối đất và được sử dụng để ngăn chặn hiệu ứng vòng tiếp đất gây nhiễu kết quả và thiệt hại cho hệ thống.
ĐỊNH LƯỢNG VÀ ĐIỀU KHIỂN
HỆ THỐNG BƠM ĐỊNH LƯỢNG NHU ĐỘNG
BL120 được trang bị hai bơm định lượng nhu động với ống dẫn chịu hóa chất thay thế. Khi sử dụng một bơm màng, khí clo được hình thành từ sự nhả khí có thể thu thập ở đầu bơm dẫn đến việc thất thoát ban đầu; với bơm nhu động sự tích tụ của khí Clo không còn là vấn đề khi sử dụng con lăn và ống dẫn.
ĐIỀU KHIỂN BƠM TỈ LỆ
BL120 có tính năng kiểm soát bơm định lượng tương ứng. Dựa vào độ nhạy của các quá trình hóa học, các bộ điều khiển cho phép người dùng điều chỉnh một dải băng theo tỷ lệ. Cài đặt này xác định thời gian bơm phân liều theo phần trăm của độ lệch từ các điểm thiết lập cho phép kiểm soát rất tốt trong việc duy trì các điểm thiết lập mong muốn.
Tốc độ dòng chảy tùy chỉnh
Tốc độ dòng chảy từ bơm định lượng có thể điều chỉnh từ 0.5 đến 3.5L/h. Đường nước lớn có thể bơm hóa chất nhiều hơn so với đường nước nhỏ vì nó có thể lấy nhiều hóa chất để thực hiện thay đổi giá trị. Tốc độ dòng chảy điều chỉnh, như dải băng theo tỷ lệ, cho phép kiểm soát điểm cài đặt mong muốn tốt hơn.
Xác nhận bơm định lượng ORP
Với khử trùng clo có một mối quan hệ nghịch đảo giữa pH và ORP. Nếu pH tăng thì ORP sẽ giảm. BL120 cung cấp tính năng xác nhận bơm là sẽ không bơm clo đến khi giá trị pH được điều chỉnh đầu tiên nếu giá trị ORP thấp mặc dù có đủ clo. Tính năng này tránh lãng phí hóa chất và tránh nồng độ clo cao hơn cần thiết.
KẾT NỐI & HIỂN THỊ
Hiển thị đa năng
Màn hình hiển thị đa năng của BL120 cho phép hiển thị ba chế độ. Màn hình LCD có thể hiển thị tất cả ba thông số tại một thời điểm, một chu kỳ 3 giây của thông số duy nhất, hoặc một màn hình thời gian thực với các tùy chọn để lựa chọn tham số, phóng to, và xem lại dữ liệu đã ghi.
Bơm tuần hoàn
Một thiết bị chuyển mạch lưu lượng bên trong hoặc một rơle cơ học gắn với nguồn điện bơm tuần hoàn có thể được kết nối với đầu vào của BL120. Khi không có dòng chảy hoặc không có nguồn điện cho bơm tuần hoàn, mạch sẽ vô hiệu hóa các bơm định lượng. Điều này sẽ tránh bơm hóa chất khi không nước trong hệ thống.
Hệ thống báo động có thể lập trình
Bộ điều khiển Hanna cho phép người dùng kích hoạt hoặc tắt các báo động thấp và cao cho tất cả các thông số. Khi được kích hoạt, tất cả bơm sẽ dừng lại. Hệ thống báo động cũng cung cấp bơm quá liều bảo vệ nếu giá trị không được điều chỉnh trong một khoảng thời gian quy định thì máy sẽ báo động.
Chỉ báo LED nhiều màu
BL120 cung cấp nhiều đèn LED chỉ thị tình trạng, bảo dưỡng, và hoạt động bơm. TÌNH TRẠNG LED thay đổi màu sắc dựa trên trạng thái hoạt động; màu xanh lá cây là trong phạm vi, màu vàng khi người dùng can thiệp là cần thiết, và màu đỏ cho các vấn đề. Các đèn LED DỊCH VỤ chỉ ra bất kỳ báo động và lỗi quá trình kinh nghiệm của bộ điều khiển.
KẾT NỐI & BẢO MẬT
Ghi dữ liệu tự động
Các giá trị cho mỗi tham số tự động được ghi mỗi 10 giây. Một bản ghi mới được bắt đầu mỗi khi máy được hiệu chuẩn hoặc lúc bắt đầu một ngày mới. Dữ liệu được ghi bao gồm giá trị pH, ORP, và nhiệt độ, dữ liệu chuẩn mới nhất, cấu hình cài đặt, và bất kỳ dữ liệu sự kiện nào. Mỗi nhật ký được lưu theo một tập tin .csv để dễ dàng chuyển đổi.

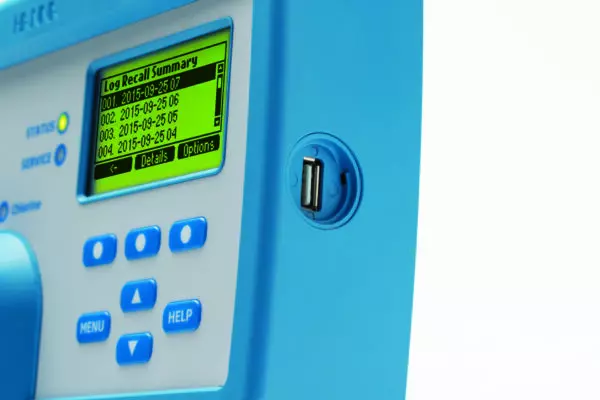

Kết nối USB
Để xem và lưu dữ liệu, người dùng có thể dễ dàng chuyển dữ liệu đến một máy tính sử dụng một ổ đĩa flash và cổng USB.
Mật khẩu bảo vệ
Giúp hạn chế khi vào hiệu chuẩn, cài đặt và xem lại các dữ liệu được ghi. Mật khẩu có thể được thiết lập và kích hoạt/tắt trong phần cài đặt chung của máy.
THÔNG SỐ KỸ THUẬT
pH
Thang đo pH |
0.00 to 14.00 pH |
Độ phân giải pH |
0.01 pH |
Độ chính xác pH |
±0.05 pH |
Hiệu chuẩn pH |
Đệm pH: tự động, 2 điểm (4.01, 7.01, 10.01 pH) |
Bù nhiệt |
tự động, -5.0 to 105.0ºC (23.0 to 221.0ºF) |
ORP
Thang đo ORP |
±2000 mV |
Độ phân giải |
1 mV |
Độ chính xác |
±5 mV |
Hiệu chuẩn ORP |
1 điểm, đầu vào bằng tay |
Nhiệt độ
Thang đo |
-5.0 to 105.0ºC (23.0 to 221.0°F) |
Độ phân giải |
0.1°C (0.1ºF) |
Hiệu chuẩn |
±1ºC (±1.8ºF) |
Thông số chung
Bơm pH |
Tương xứng với điểm cài đặt tùy chỉnh và dải băng trễ khi khởi động máy và bảo vệ bơm quá liều |
Bơm ORP |
Tương xứng với điểm cài đặt tùy chỉnh và dải băng trễ khi khởi động máy và bảo vệ bơm quá liều |
Báo động |
cao và thấp với kích hoạt/không kích hoạt tùy chọn cho tất cả các thông số |
Báo động hệ thống |
Hệ thống cảnh báo trực quan dựa trên các LED |
Alarm Relay Output (1) |
SPDT 5A/230 VAC |
Đầu vào hỗ trợ (3) |
low level in acid/base tank (contact open) |
Điều khiển bơm |
Tự động và bằng tay |
Ghi dữ liệu |
tự động ghi các phép đo pH, ORP và nhiệt độ, GLP và các sự kiện bao gồm báo động, lỗi và mất điện khoảng 60 ngày cho thời gian lấy mẫu mỗi 10 giây |
Mật khẩu bảo vệ |
cài đặt, hiệu chuẩn và xem lại nhật ký ghi được thiết lập mật khẩu bảo vệ |
Kết nối |
USB |
GLP |
thông tin hiệu chuẩn bao gồm ngày tháng và thời gian cho các cảm biến pH và ORP |
Ngõ vào đầu dò kỹ thuật số (1) |
đầu dò galvanic kỹ thuật số kết hợp isolated input HI1036-1802 pH/ORP/nhiệt độ/matching pin với cổng DIN chống thấm nước |
Nguồn điện |
100 – 240 VAC |
Công suất tiêu thụ |
10 VA |
Môi trường |
0 to 50 ºC (32-122 ºF); max 95% RH không ngưng tụ |
Kích thước |
245 x 188 x 55 mm (73 mm với bơm); |
Khối lượng |
1700 g |
Bảo hành |
12 tháng cho máy và 06 tháng cho điện cực đi kèm |
Cung cấp gồm |
BL120-10: Bộ điều khiển bể bơi & spa với đầu dò pH/ORP/nhiệt độ HI1036-1802, với các phụ kiện đầu dò và bộ phun hóa chất |
