HIOS HSⅢ-17C (HS3-17C) máy cấp vít tự động M1.7 (∅2.5-4.5mm)

Nhà sản xuất: HIOS

Category: tua vít điện công nghiệp

Máy cấp vít tự động HIOS Nhật Bản
HSⅢ-17C (có HS-SR17)
Đường kính vít danh nghĩa: M1.7
Đường kính đầu (∅): (∅)2,5-4,5mm
Độ dày đầu: 0,35-1,0mm
Chiều dài trục: 2,7-10mm
Tương ứng với 8 loại đường kính vít với một bộ phận chính bằng cách thay thế thanh ray. Nguồn cung cấp vít nhanh và ổn định. Được trang bị chức năng an toàn kích hoạt bảo vệ quá tải trong trường hợp bất thường như vít bị tắc.
Số lượng vít ném vào: Nếu ném quá nhiều vít, hướng và chuyển động của vít sẽ bị ảnh hưởng nghiêm trọng. Xem sơ đồ bên phải để biết số lượng vít ném tối đa trong khoang gầu. Vít phải được định vị thấp hơn rãnh thanh ray từ 2 đến 3 mm. Điều chỉnh chiều cao của chổi than: Chổi than trong HSF phải quay ở độ cao mà chúng tiếp xúc với đầu vít đi vào rãnh thanh ray. Nếu cần điều chỉnh, hãy nới lỏng vít điều chỉnh chiều cao chổi than.

HIOS Japan

Automatic Screw Feeder

Model: HSIII-17C (M1.7 / ∅2.5-4.5mm)

Corresponding to 8 types of screw diameters with one main unit by replacing rails.

Fast and stable supply of screws.

Equipped with a safety function that activates overload protection in the event of an abnormality such as screw clogging.

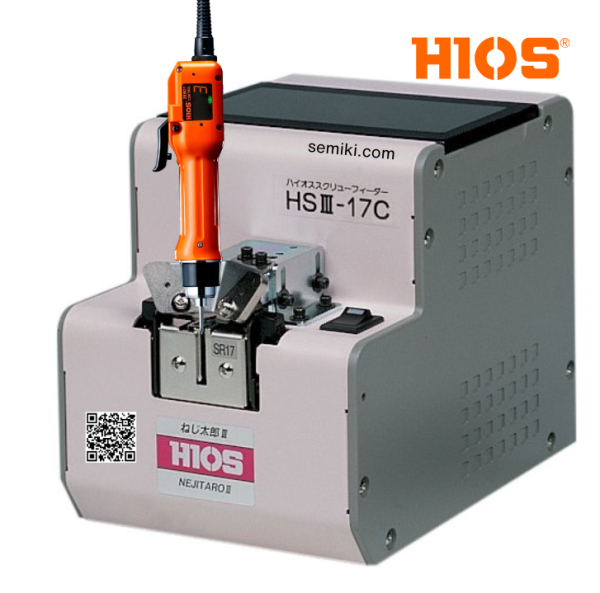

HIOS Automatic Screw Feeder HSⅢ-17C (with HS-SR17)
Nominal screw diameter: M1.7
Head diameter(∅): (∅)2.5-4.5mm
Head thickness: 0.35-1.0mm
Shaft length: 2.7-10mm

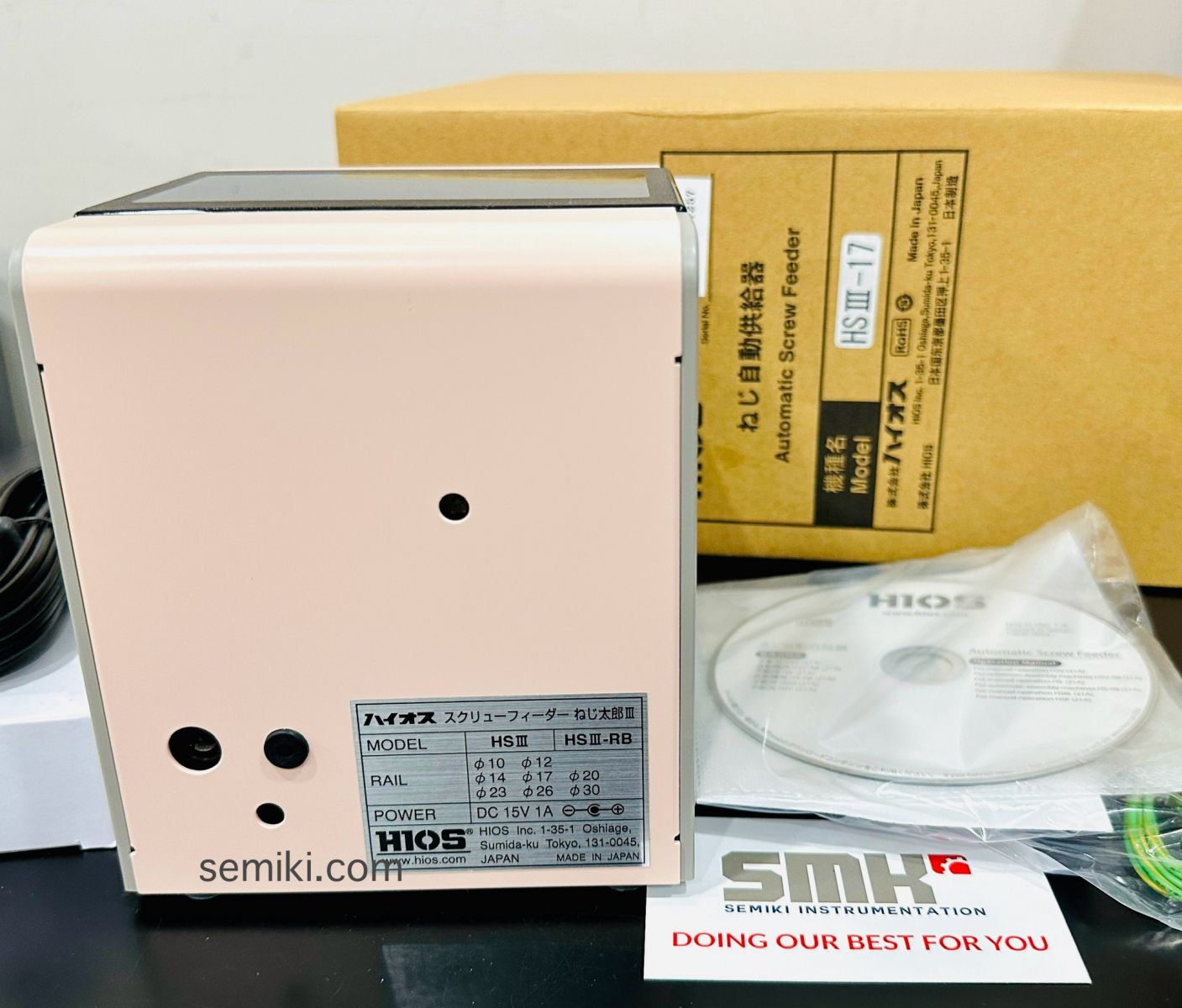

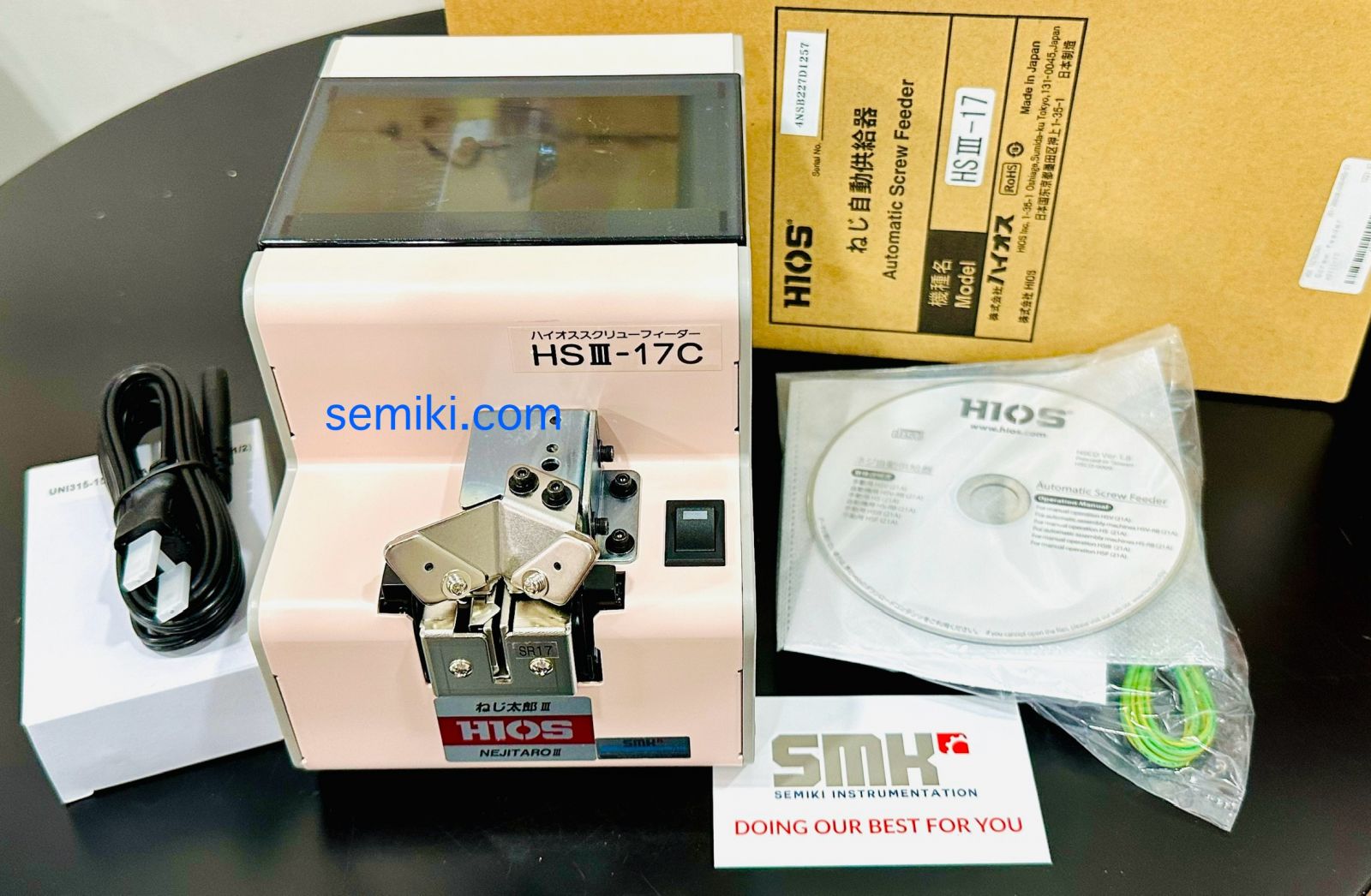

Pic.: HIOS HSIII-17C (HS3-17C) at Semiki’s warehouse

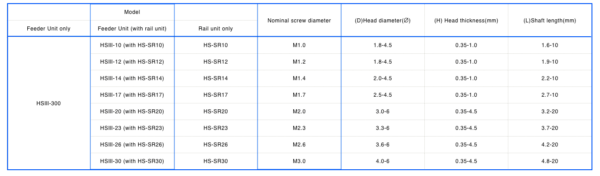

Specification:

Corresponding to 8 types ( M1.0 to M3.0)

HSⅢ-10 (M1.0)/ HSⅢ-12 (M1.2)/ HSⅢ-14 (M1.4)/ HSⅢ-17 (M1.7)

HSⅢ-20 (M2.0)/ HSⅢ-23 (M2.3)/ HSⅢ-26 (M2.6)/ HSⅢ-30 (M3.0)

Quantity of screws thrown in

If too many screws are thrown in, orientation and transfer of the screws will be seriously affected. See the diagram on the right for the maximum number of the throw screws in the scooping chamber.

Screws should be positioned 2 to 3 mm below the rail groove.

Adjusting the height of the brushes

The brushes in the HSF should rotate at a height where they come in contact with the screw heads going into the rail groove. If adjustement is required, loosen the brush height adjustment screw.
