IMADA QSMA-400 bộ thu thập tín hiệu 4 kênh (Force, Torque, Strain,Voltage)

Nhà sản xuất: IMADA

Danh mục: Bộ ghi dữ liệu logic đa kênh Brand: IMADA

IMADA QSMA-400 bộ thu thập tín hiệu 4 kênh (Force, Torque, Strain,Voltage)

IMADA QSMA-400 bộ thu thập tín hiệu 4 kênh (Force, Torque, Strain,Voltage) - Hình ảnh 2

IMADA QSMA-400 bộ thu thập tín hiệu 4 kênh (Force, Torque, Strain,Voltage) - Hình ảnh 3

IMADA QSMA-400 bộ thu thập tín hiệu 4 kênh (Force, Torque, Strain,Voltage) - Hình ảnh 4

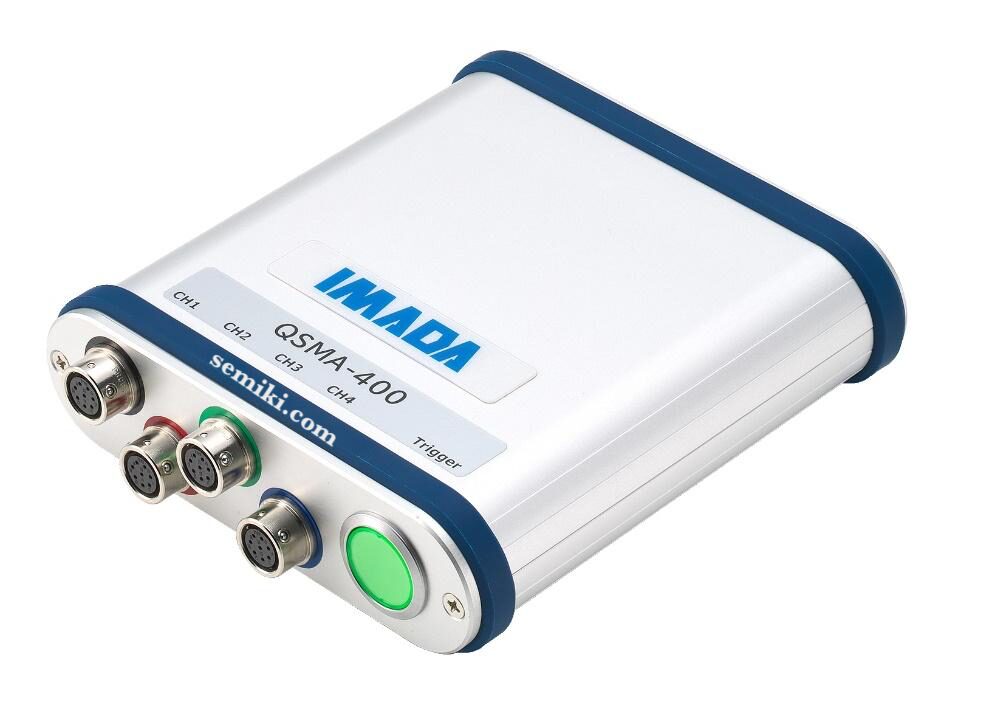

Bộ khuếch đại đo lường IMADA Quad Sensor QSMA-400
– Bộ khuếch đại đo lường đáp ứng đầu vào của Lực, Mô-men xoắn, Biến dạng và Điện áp của tối đa 4 kênh với đầu vào của Tín hiệu dịch chuyển và Tiếp xúc
– Phần mềm đồ họa hiển thị các giá trị đo lường của 4 cảm biến và dịch chuyển theo thời gian thực
– Xác nhận tương quan dễ dàng bằng biểu đồ hiển thị trên trục thời gian đã căn chỉnh
– Có nhiều cảm biến lực eZ-Connect khác nhau mà không cần điều chỉnh độ chính xác
Có thể sử dụng bộ khuếch đại đo lường với bất kỳ lựa chọn nào trong bốn lựa chọn sau: cảm biến lực, máy đo biến dạng và cảm biến điện áp.
Thang đo tuyến tính (đồng hồ đo góc) và tín hiệu tiếp xúc cũng có thể được nhập vào. Bằng cách sử dụng phần mềm có thể tải xuống, tất cả các phép đo có thể được hiển thị theo thời gian thực. Dữ liệu liên tục có thể được ghi lại và biểu đồ hóa, cho phép phân tích mối tương quan giữa các phép đo.

IMADA JAPAN

Quad Sensor Measuring Amplifier

QSMA-400

Quad Sensor Measuring Amplifier QSMA-400

– Measuring amplifier caters to the input of Force, Torque, Strain, and Voltage of up to 4 channels with the input of Displacement and Contact Signals
– Graphing software displays measurement values of 4 sensors and displacement in real-time
– Easy correlation confirmation by graphs displayed at the aligned time axis
– Various eZ-Connect load cells are available with no accuracy adjustment

A measurement amplifier can be used with any of four assorted choices: load cells, strain gauges, and voltage sensors.
Linear scale (angle meter) and contact signals are also possible for input. By using the downloadable software, all measurements can be displayed in real-time. Continuous data can be recorded and graphed, allowing correlations between measurements to be analyzed.

IMADA Quad Sensor Measuring Amplifier QSMA-400 l intro

Features

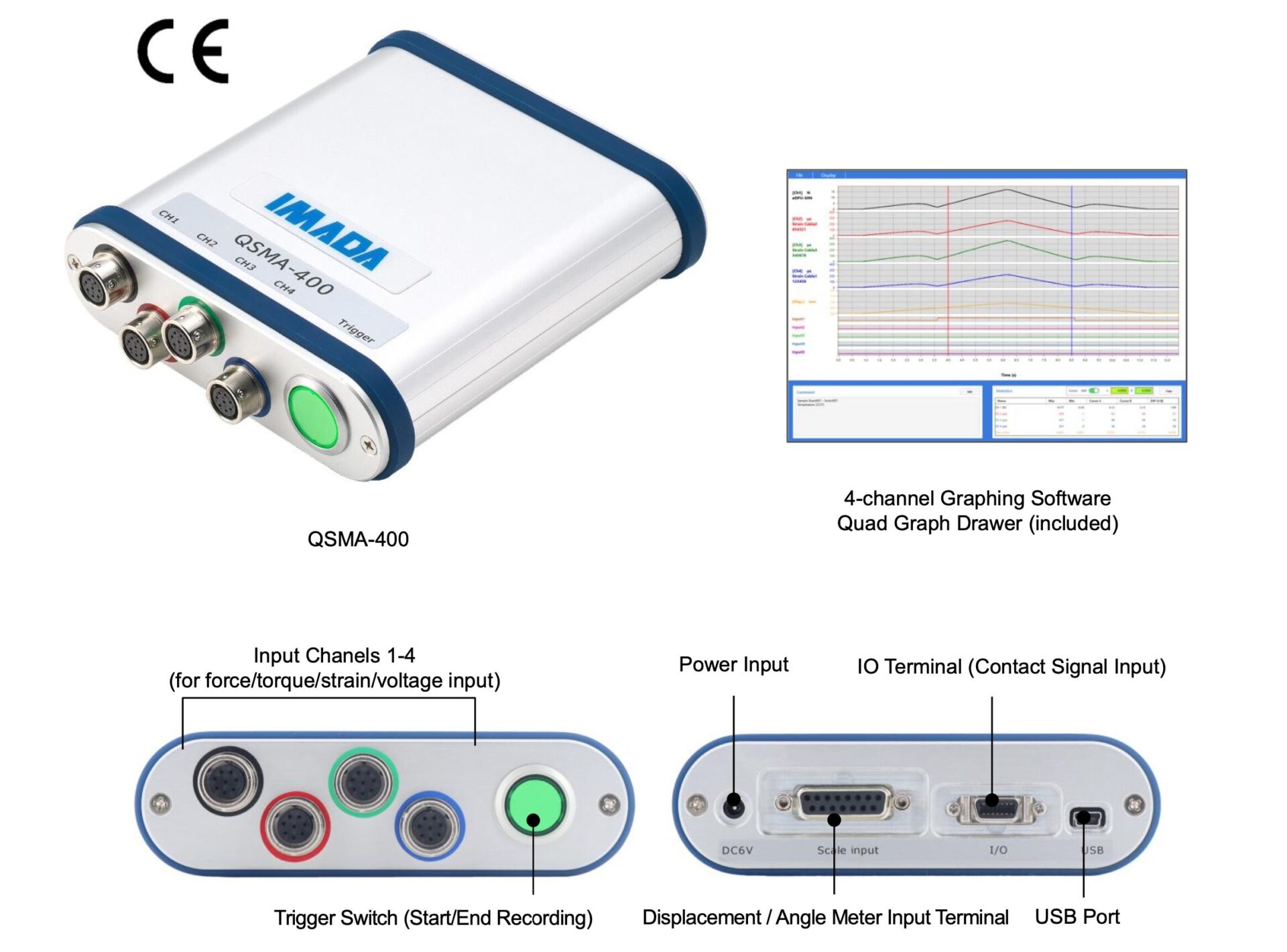

Input: Force, Torque, Strain, Voltage, Displacement, and Contact Signals
Simultaneously, Displacement and Contact Signals can be input, in addition to up to 4 channels of force, torque, strain, and voltage. The software displays each measurement value in real-time Simultaneous Graphing of Measured Values for Each

Channel
Graphing software is downloadable from IMADA Connected which enables to create time graphs of each measured value. Correlations between each measured value can be easily analyzed.

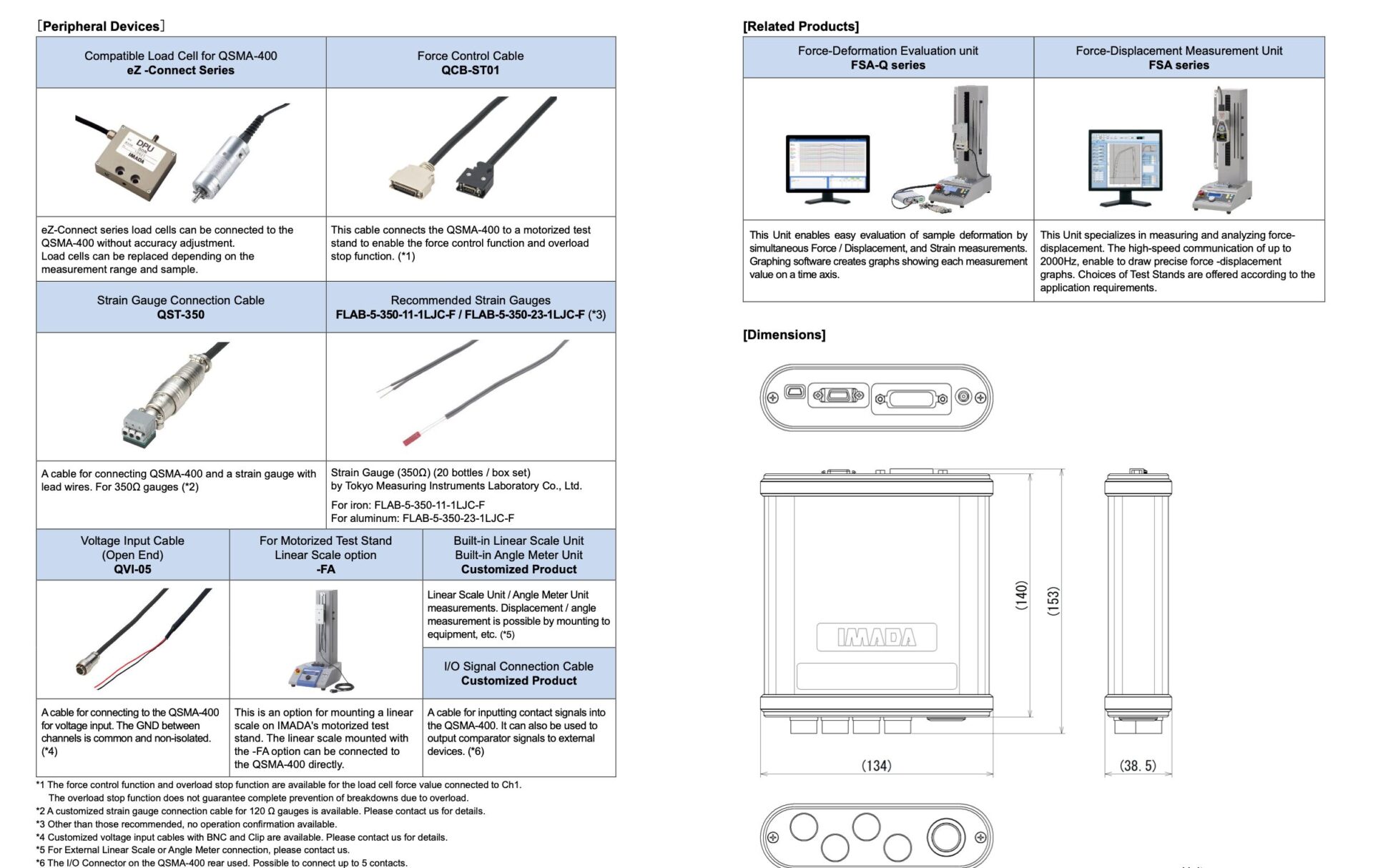

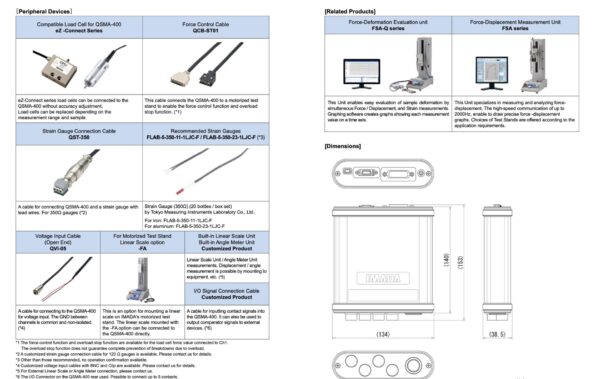

Various load cells attachable without accuracy adjustment
eZ-Connect series load cells can be connected without accuracy adjustment. Load cells with different capacities (e.g. 5N and 1000N) and different kinds of forces (e.g. compression force and torque) can be connected simultaneously
CSV Data Output
Data imported into the Graphing software for output as CSV data with the aligned time axis. Force displacement, ForceStrain graphs etc. can be created from CSV Data with spreadsheets.
