máy hiện sóng digital TEKTRONIX DPO2000B Series

Nhà sản xuất:

Danh mục: Thiết bị phân tích đặc tính điện

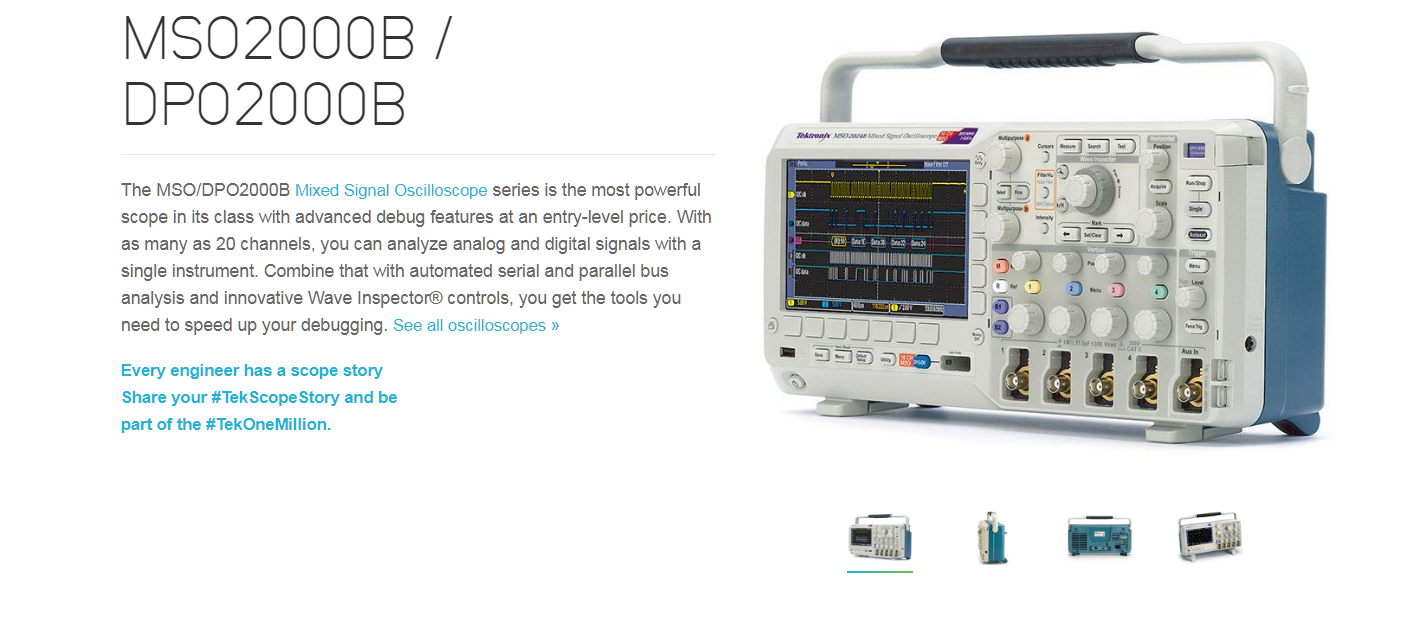

The Tektronix DPO2000B Mixed Signal Oscilloscope series is the most powerful scope in its class with advanced debug features at an entry-level price. With as many as 20 channels, you can analyze analog and digital signals with a single instrument. Combine that with automated serial and parallel bus analysis and innovative Wave Inspector® controls, you get the tools you need to speed up your debugging

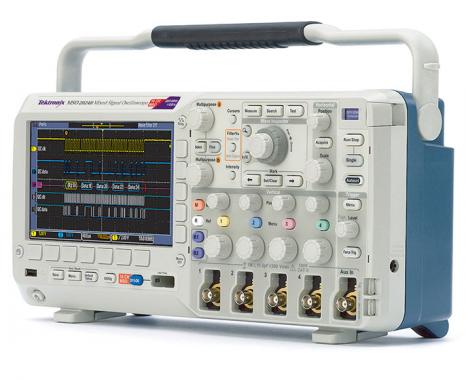

The Tektronix Mixed Signal Oscilloscope

Model : DPO2000B series

Offering up to 200 MHz bandwidth and 1 GS/s sample rate, the MSO/DPO2000B Mixed Signal Oscilloscope Series from Tektronix delivers advanced debug features at an entry-level price. Quickly find and diagnose problems in complex designs with up to 20 channels for analyzing analog and digital signals. With a deep record length of 1 Mpoints standard on all channels, the MSO/DPO2000B lets you capture long windows of signal activity while maintaining fine timing resolution.

Key performance specifications

200, 100, 70 MHz bandwidth models
2 and 4 analog channel models
16 digital channels (MSO series)
1 GS/s sample rate on all channels
1 megapoint record length on all channels
5,000 wfm/s maximum waveform capture rate
Suite of advanced triggers

Key features

Wave Inspector® controls provide easy navigation and automated search of waveform data
FilterVu™ variable low-pass filter allows for removal of unwanted signal noise while still capturing high-frequency events
29 automated measurements, and FFT analysis for simplified waveform analysis

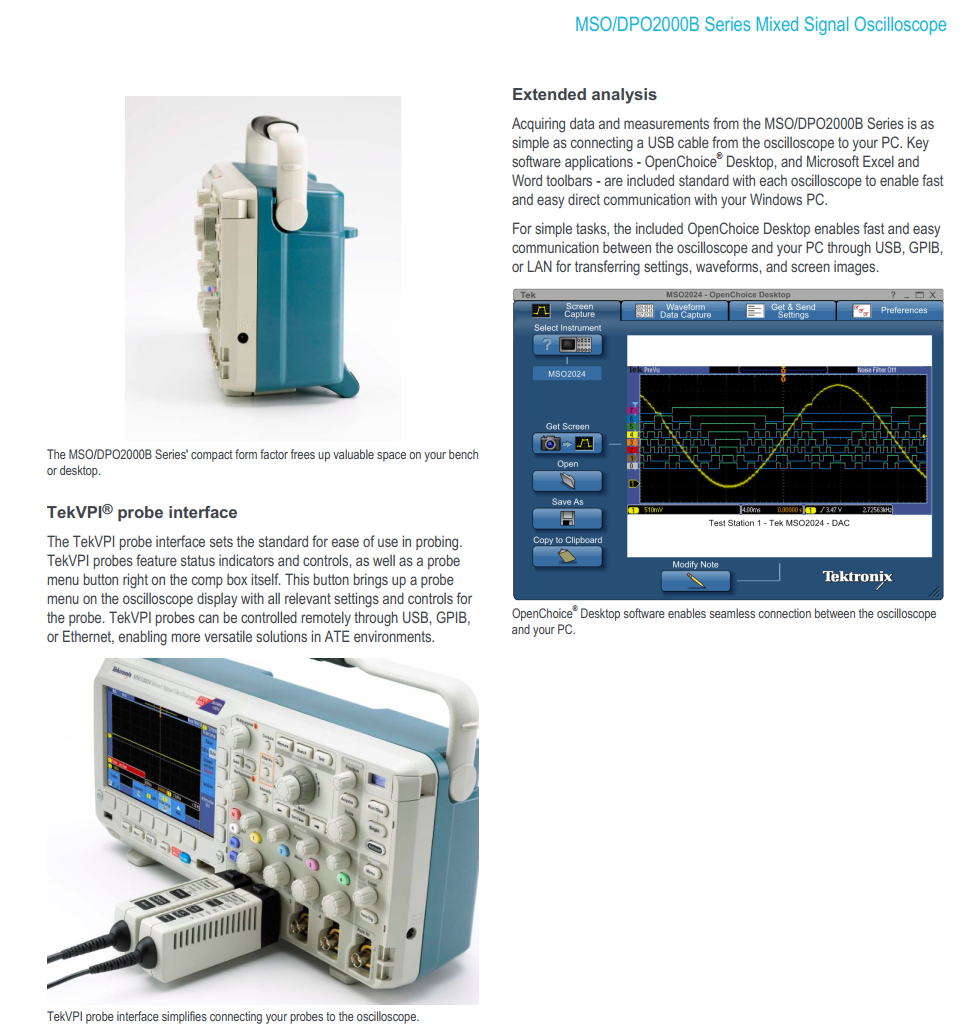

TekVPI® probe interface supports active, differential, and current probes for automatic scaling and units
7 in. (180 mm) wide-screen TFT-LCD color display
Small footprint and lightweight – only 5.3 in. (134 mm) deep and 7 lb. 14 oz. (3.6 kg)
Five-year warranty

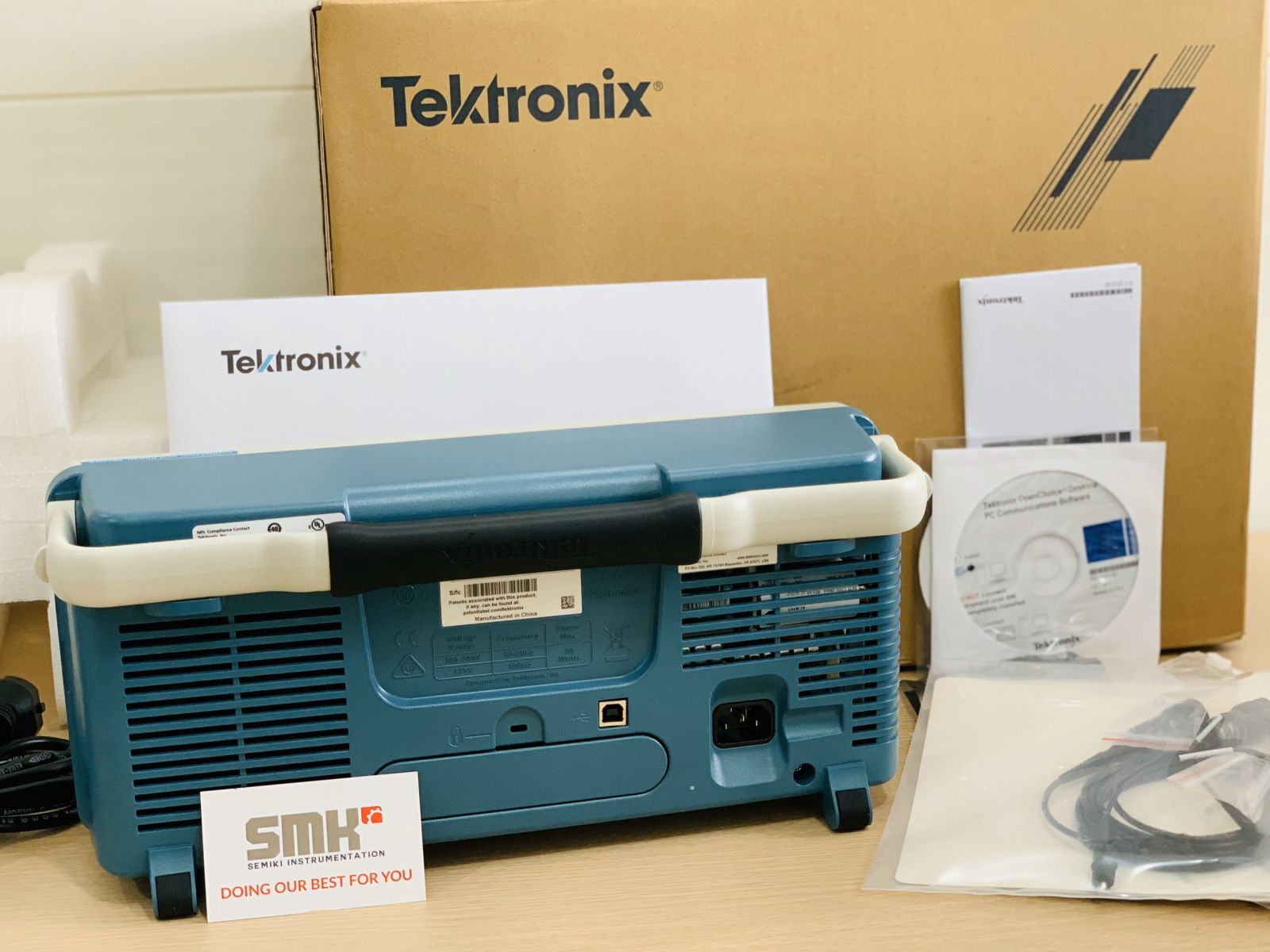

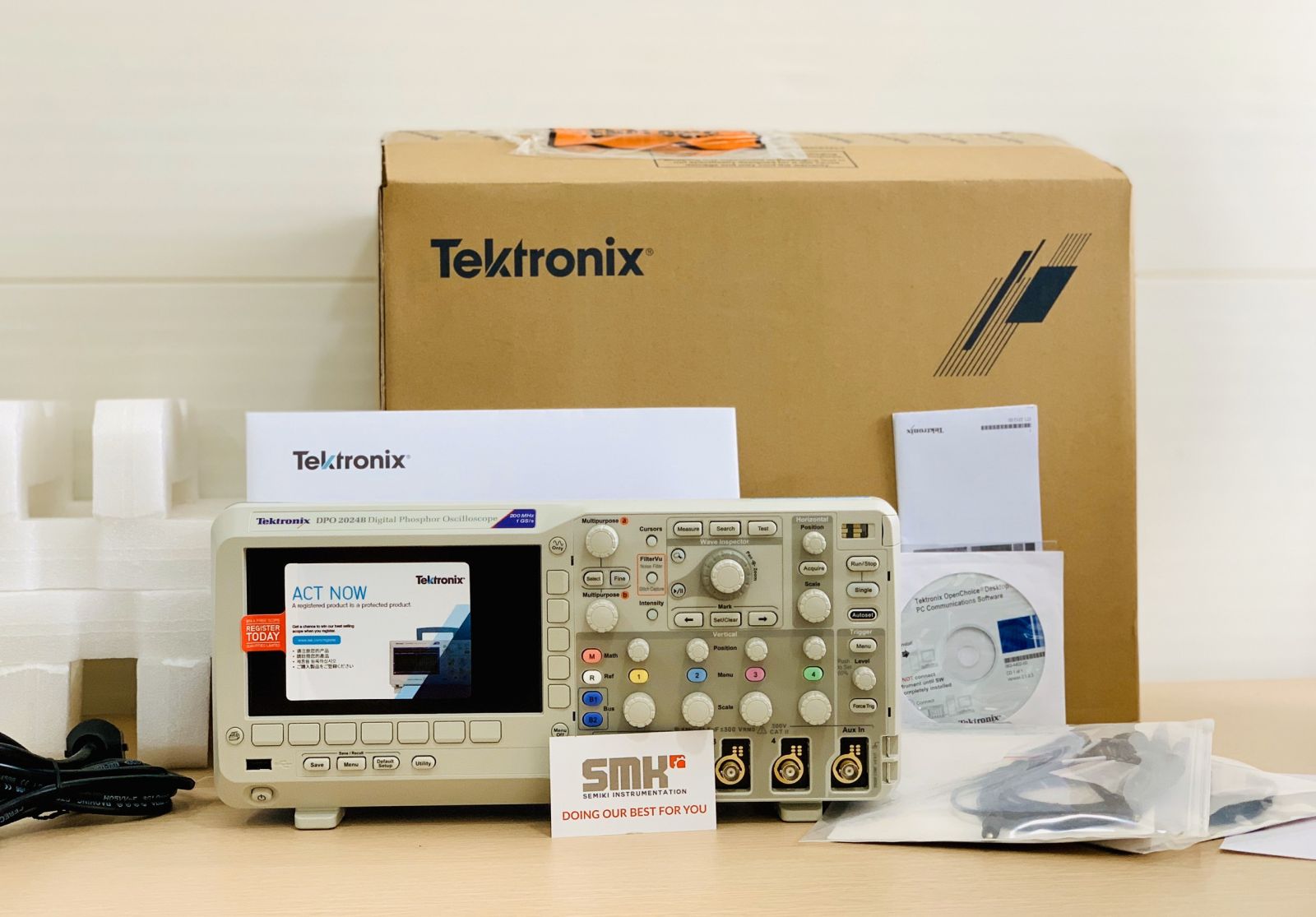

picture: Tektronix DPO2024B (200 MHz/1 GS/s/1 Mpoints/4Chanel) at Semiki’s warehouse

Connectivity

USB 2.0 host port on the front panel for quick and easy data storage
USB 2.0 device port on rear panel for easy connection to a PC or direct printing to a PictBridge®-compatible printer
Optional 10/100 Ethernet port for network connection and video-out port to export the oscilloscope display to a monitor or projector

Optional serial triggering and analysis

Automated serial triggering, decode, and search options for I2C, SPI, CAN, LIN, and RS-232/422/485/UART

Feature-rich tools for debugging mixed signal designs

Simplify and speed up debugging your complex design with feature-rich tools including Wave Inspector®controls for rapid waveform navigation and automated serial and parallel bus analysis.

Comprehensive features speed every stage of debug

The MSO/DPO2000B Series offers a robust set of features to speed every stage of debugging your design – from quickly discovering an anomaly and capturing it, to searching your waveform record for the event and analyzing its characteristics and your device’s behavior.

Discover

To debug a design problem, first you must know it exists. Every design engineer spends time looking for problems in their design, a time-consuming and frustrating task without the right debug tools.

The MSO/DPO2000B Series offers complete visualization of signals, providing fast insight into the real operation of your device.

A waveform capture rate of 5,000 waveforms per second enables you to see glitches and other infrequent transients quickly, revealing the true nature of device faults.

A digital phosphor display with intensity grading shows the history of a signal’s activity by intensifying areas of the signal that occur more frequently, providing a visual display of just how often anomalies occur.

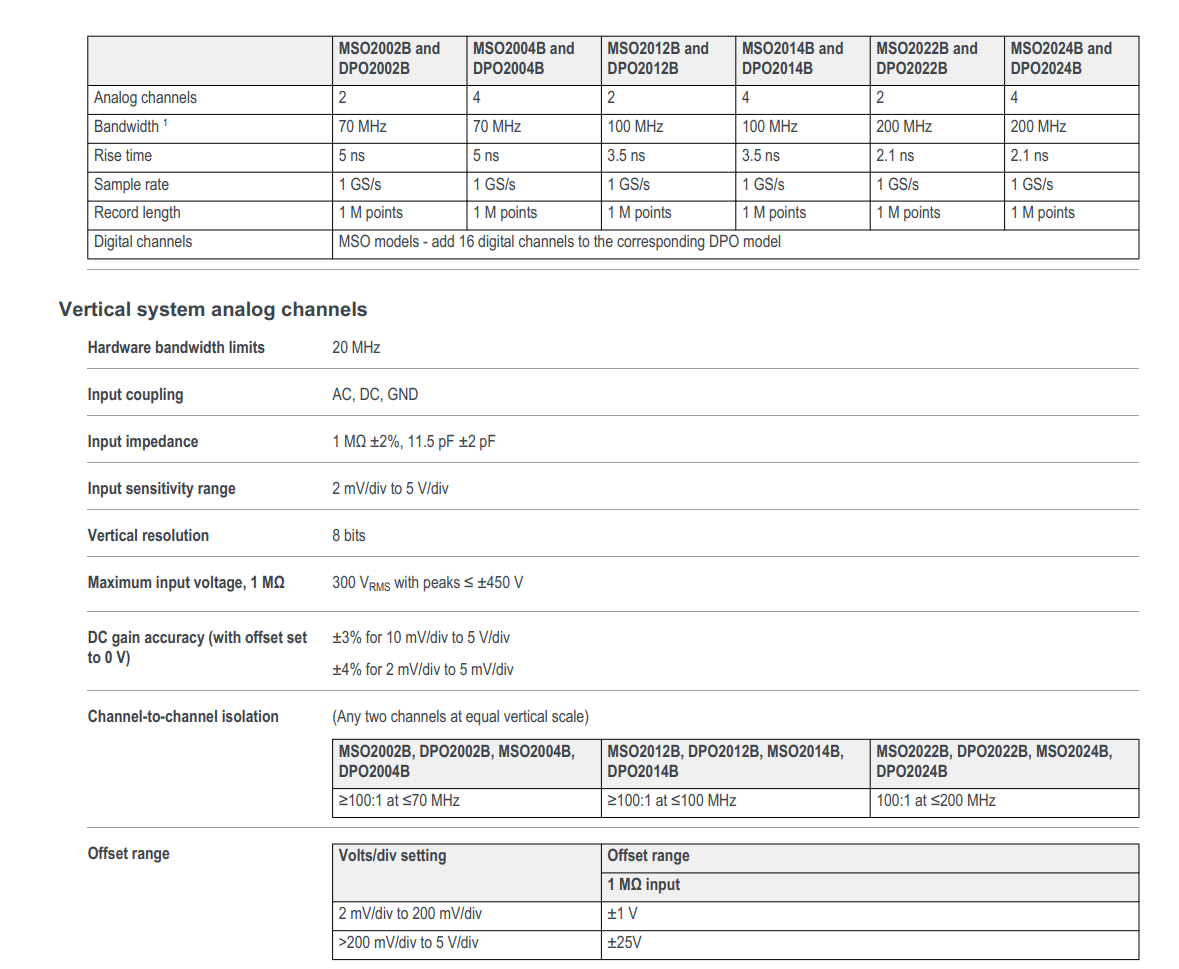

Specifications

Maintenance and calibration :

► We also have calibration certificate attached ( optional )

► Please re-calibrate after use for a certain period through our purchase store. Local Vietnam : SEMIKI CORP
