Ứng dụng màng film Fujifilm prescale để đo áp suất lực trong việc đánh giá sản xuất

Fujifim Prescale có thể đo áp suất và hình dung phạm vi áp suất được tác động.

Khi tác động một áp lực, các viên nang siêu nhỏ bị vỡ và vật liệu tạo màu phản ứng với vật liệu phát triển màu. Các mảng đỏ xuất hiện trên phim.

Nguyên lý hoạt động

Cấu trúc

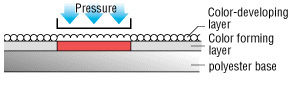

Loại một tấm: Vật liệu phát triển màu được phủ trên nền polyester, với vật liệu tạo màu vi nang được phủ lên trên.

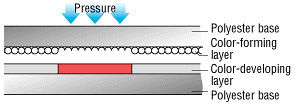

Loại hai tấm: Một màng được phủ bằng vật liệu tạo màu vi nang và màng còn lại được phủ bằng vật liệu phát triển màu. Sử dụng hai màng đối diện với các mặt đã phủ vào nhau.

Loại hai tờ

Loại tờ đơn

Loại hai tờLoại tờ đơn
Sự chính xác±10% hoặc thấp hơn (khi đo bằng máy đo mật độ ở 23°C, 65%RH)
Nhiệt độ khuyến nghị20°C~35°C
Độ ẩm khuyến nghị35%RH~80%RH

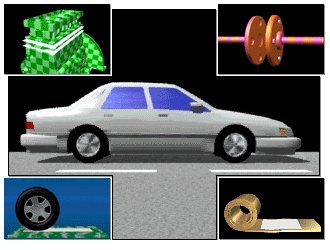

Ứng dụng Fujifilm Prescale để đo áp suất nén

Đo áp suất bề mặt phớt gioăng động cơ, phân tích áp suất bề mặt bích, phân tích áp suất bề mặt tiếp xúc mặt đất/mặt lốp, đo áp suất tiếp xúc lăn, v.v.

Đo tải trọng túi khí

Đo áp suất bề mặt phớt máy điều hòa không khí

Đo áp suất khớp ly hợp

Đo áp suất bề mặt bích

Kiểm tra áp suất khuôn

Phân tích áp lực đường biên nhảy xa

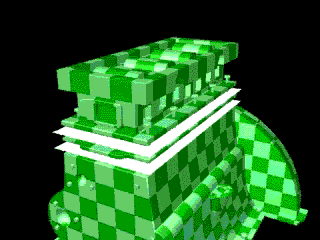

Đo áp suất bề mặt gioăng xi lanh động cơ

Phân phối áp suất và đo giá trị áp suất là một vấn đề đáng kể khi siết chặt các miếng đệm xi lanh động cơ. Tuy nhiên, bằng cách chèn “Prescale” giữa khối xi lanh, miếng đệm và đầu xi lanh, phép đo có thể thực hiện chỉ bằng cách siết chặt. Điều tuyệt vời về “Prescale” là việc áp dụng nó cho thử nghiệm hiệu suất “Gioăng đầu xi lanh cho động cơ ô tô” theo tiêu chuẩn JIS D3150 cũng đã được chứng minh.

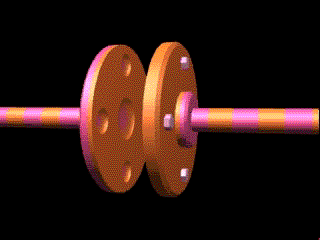

Phân tích áp suất bề mặt bích niêm phong

Bề mặt bích phải được siết chặt chắc chắn và với một lượng áp lực thích hợp để ngăn ngừa rò rỉ dầu. Khi đo bằng cảm biến, v.v., rất khó để đo phân bố áp suất trên toàn bộ khu vực. Tuy nhiên, bằng cách chèn “Prescale” giữa các bích, chỉ cần siết chặt. Sau đó, có thể đọc chính xác phân bố áp suất bằng cách gắn “Prescale” vào thiết bị đọc.

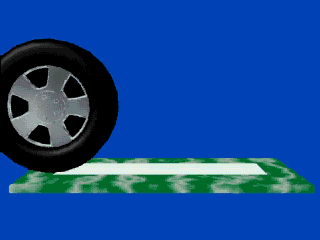

Phân tích áp suất tiếp xúc mặt đất của lốp xe / mặt đất

Lốp xe là một bộ phận quan trọng của ô tô cần thiết để “lái”, “rẽ” và “dừng” một cách an toàn và chính xác. Khi phân tích bề mặt tiếp xúc mặt đất nơi lốp xe tiếp xúc, áp suất mặt đất có thể được phân phối và phân tích dễ dàng và chính xác mà không cần phải định tuyến cáp cảm biến, v.v. Phương pháp này chỉ cần chèn “Prescale” giữa bề mặt tiếp xúc mặt đất (nhựa đường, v.v.) và lốp xe. Sau đó, gắn “Prescale” vào thiết bị đọc, nếu sử dụng Dòng FPD-901, có thể thu được phân phối tiếp xúc mặt đất bằng cách quan sát trực quan và với các giá trị số.

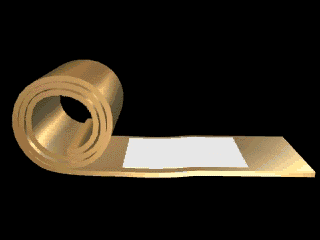

Đo áp suất tiếp xúc của con lăn

Trước đây, độ căng khi cán thép tấm được xác định dựa trên sự kết hợp giữa kinh nghiệm trong quá khứ và trực giác. Tuy nhiên, thường xảy ra lỗi như một phần của cuộn bị phồng lên, vì vậy không có cách nào khác ngoài việc thực hiện phương pháp cắt và thử lặp đi lặp lại cho đến khi đạt được độ căng thích hợp. Tuy nhiên, cán thép tấm cùng với “Prescale” cho phép đo áp suất cán chính xác, cho phép điều chỉnh độ căng được chuẩn hóa và góp phần giảm chi phí.

Chúng tôi hy vọng bạn thấy thông tin này hữu ích. Như chúng ta có thể thấy ứng dụng của Fujifilm prescale rất rộng trong cách ngành công nghiệp sản xuất , với nhiều yếu tố tác động trong mỗi ví dụ lắp đặt máy móc. Do mức độ khác biệt này, hiếm khi có giải pháp “một kích thước phù hợp cho tất cả” cho nhu cầu giám sát tình trạng doanh nghiệp của bạn. Để đạt được mục tiêu đó,  chúng tôi tại SEMIKI hoan nghênh cơ hội nói chuyện với bạn về những yêu cầu đo áp suất áp lực của bạn và sẽ sẵn lòng giúp bạn lập kế hoạch để xử lý các tài sản quan trọng và cải thiện chiến lược theo dõi tình trạng tổng thể của bạn.

Vui lòng liên hệ với chúng tôi để bắt đầu cuộc trò chuyện xung quanh nhu cầu theo dõi tình trạng của bạn.
